Hangt de FSD26-laserverplaatsingssensor industriële inspectienormen hervormd met precisie op micronniveau?

Op het gebied van precisieproductie kan een fout van slechts 0,1 millimeter een product onbruikbaar maken, en traditionele meetmethoden voldoen vaak niet aan de strenge vereisten van de moderne industrie. Fuwei Electronic Technology's nieuw gelanceerdeFSD26 laser verplaatsingssensorLevert een revolutionaire doorbraak in industriële inspectie met zijn ultrahoge lineaire nauwkeurigheid van ± 0,1% F.S. en herhaalbaarheid van maximaal 2 μm.

Uitzonderlijke prestaties, precieze meting zonder blinde vlekken

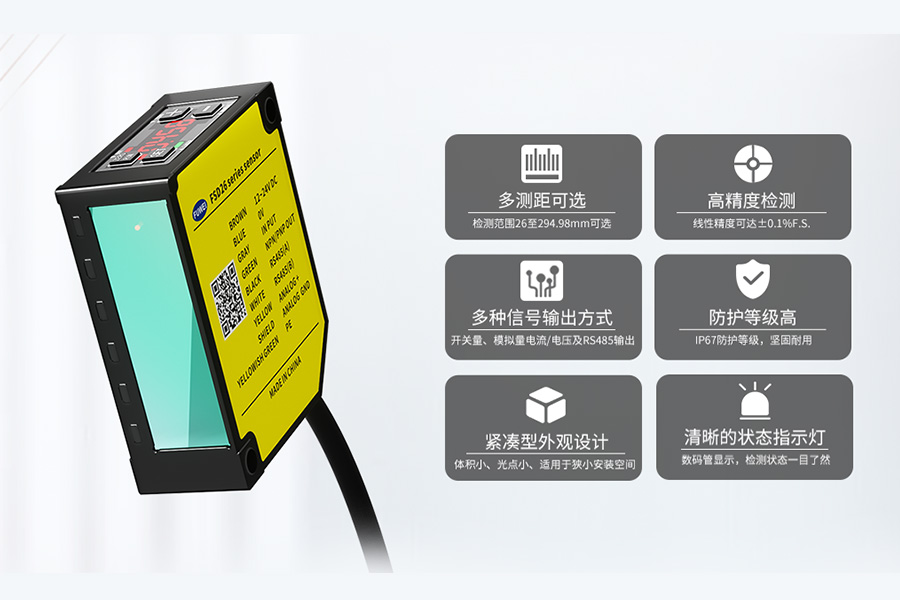

De FSD26 -serie biedt een breed meetbereik van 26 millimeter tot 294,98 millimeter, met betrekking tot de inspectiebehoeften van alles, van kleine elektronische componenten tot grote mechanische onderdelen. Het kernvoordeel ligt in zijn doorbraakmetingsnauwkeurigheid - lineaire nauwkeurigheid zo hoog als ± 0,1% F.S. In het FSD26-30-AR-model bereikt de lineaire nauwkeurigheid zelfs ± 0,008 millimeter.

De sensor maakt gebruik van een 655 nm rode laserlichtbron met een spotdiameter zo klein als 80 × 180 μm (nabij het einde), gecombineerd met een maximale bemonsteringsfrequentie van 3 kHz, waardoor een precieze vangst van minuut verplaatsingsveranderingen in hoogsnelheid bewegende objecten mogelijk is. Of het nu gaat om realtime monitoring van de resterende hoeveelheden rolmateriaal of een nauwkeurige meting van substraatkrullen, de FSD26 biedt betrouwbare gegevensondersteuning.

Compact ontwerp, blinkt uit in beperkte ruimtes

In industriële omgevingen is de installatieruimte vaak beperkt. De FSD26 heeft een compact ontwerp (60 × 50 × 22 mm) met een totaal gewicht van slechts 120 gram (inclusief kabels), waardoor het lichter is dan vergelijkbare producten. Het geminiaturiseerde ontwerp maakt naadloze integratie mogelijk in beperkte ruimtes zoals robotarmen en geautomatiseerde productielijnen.

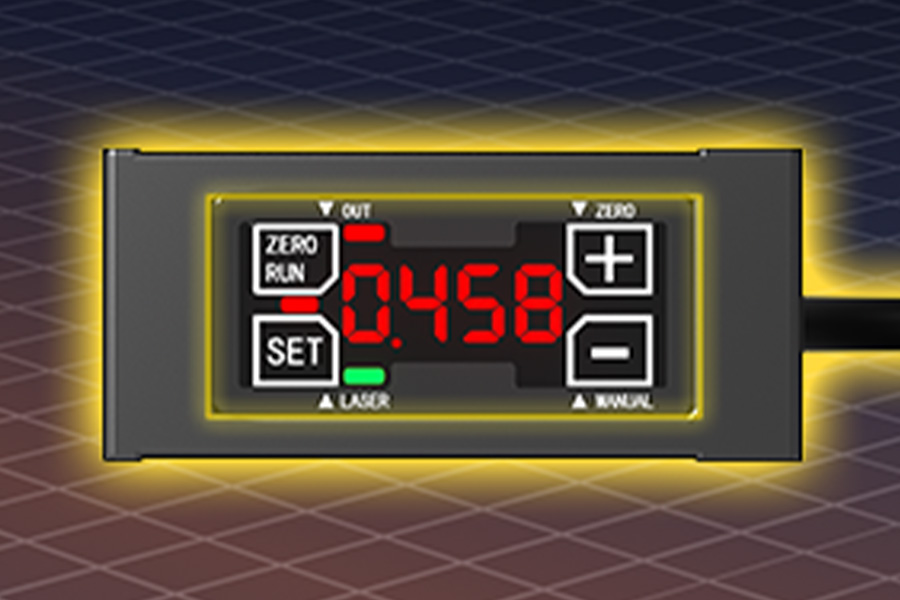

Het ultra-kleine lichtspotontwerp aan de voorkant van de sensor maakt een nauwkeurige meting van kleine doelen mogelijk en presteert uitzonderlijk goed in toepassingen zoals het detecteren van de insertiediepte van precisiekeleidingskolommen. Het viercijferige LED-display gecombineerd met vier knoppen maakt multifunctionele, eenvoudige instellingen mogelijk, waardoor intuïtieve en handige werking wordt gewaarborgd.

Veelzijdige output, stabiele werking in industriële omgevingen

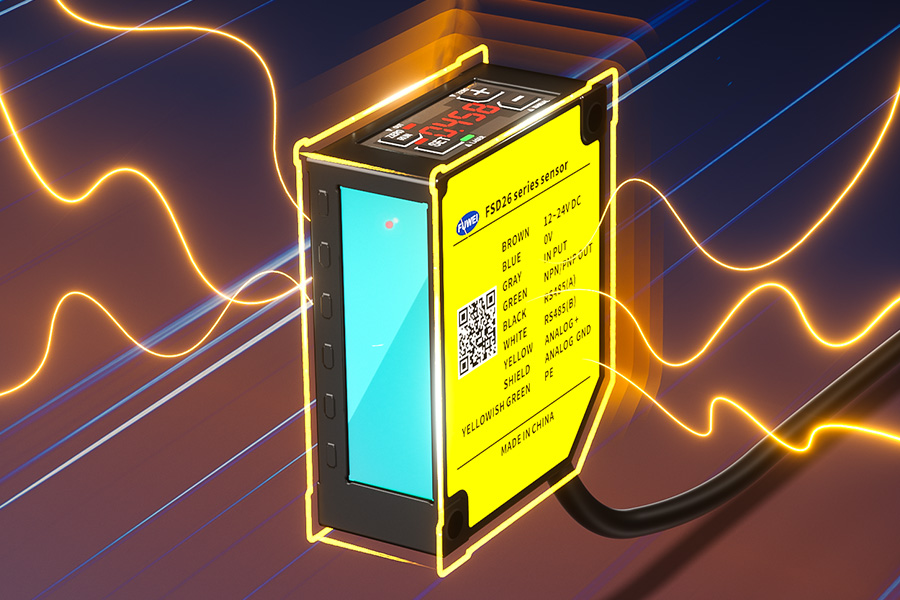

De FSD26 biedt meerdere signaaluitvoeropties om te voldoen aan verschillende industriële applicatie -eisen:

Schakeluitgang: NPN en PNP schakelbaar voor verschillende PLC -interface -vereisten

Analoge uitgang: 4-20 mA stroom of 0-10V spanning selecteerbaar voor verschillende besturingssystemen

Digitale communicatie: RS485-interface (ondersteunende ModBus RTU-protocol) met adresseerbare netwerkmogelijkheden voor multi-sensor netwerkbewaking

In harde industriële omgevingen heeft de FSD26 een IP67 -beveiligingsclassificatie, waardoor het binnendringen van stof en water effectief weerstaat. Het heeft 10-55Hz trillingstests en 50 g shocktests doorstaan, waardoor de stabiele werking wordt gehandhaafd, zelfs in omgevingen met een hoge vibratie, zoals productie van automotive en metaalverwerking.

Breed applicatiebereik, veelzijdige intelligente detectie

Op het gebied van industriële automatisering vertoont de FSD26 een sterk aanpassingsvermogen:

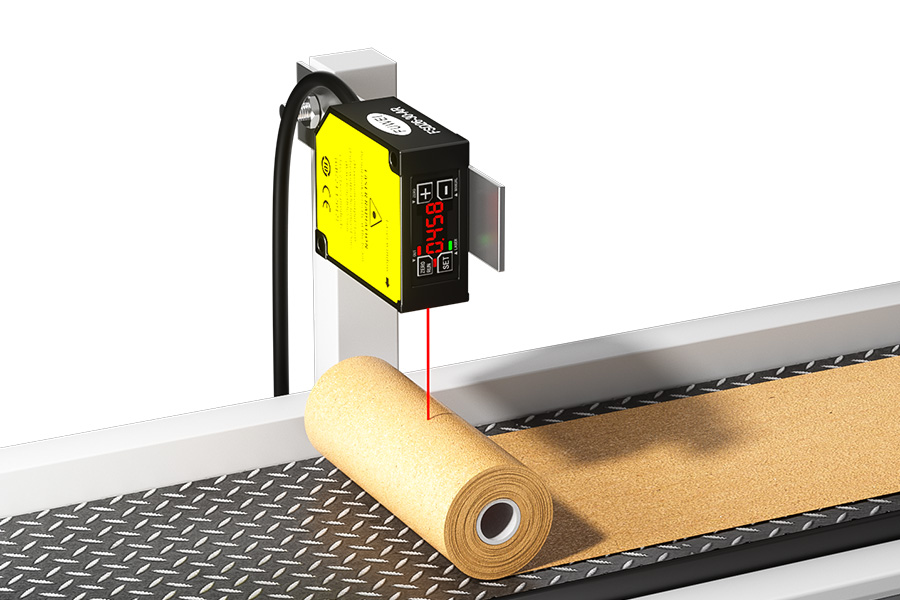

Spoelmateriaal resterende hoeveelheid monitoring: realtime bewaking van spoeldiameter wijzigingen om precieze materiaaltoevoerregeling te bereiken

Substraatkruldetectie: meten met een hoge nauwkeurigheid van de vlakheid van de substraat om de productkwaliteit te waarborgen

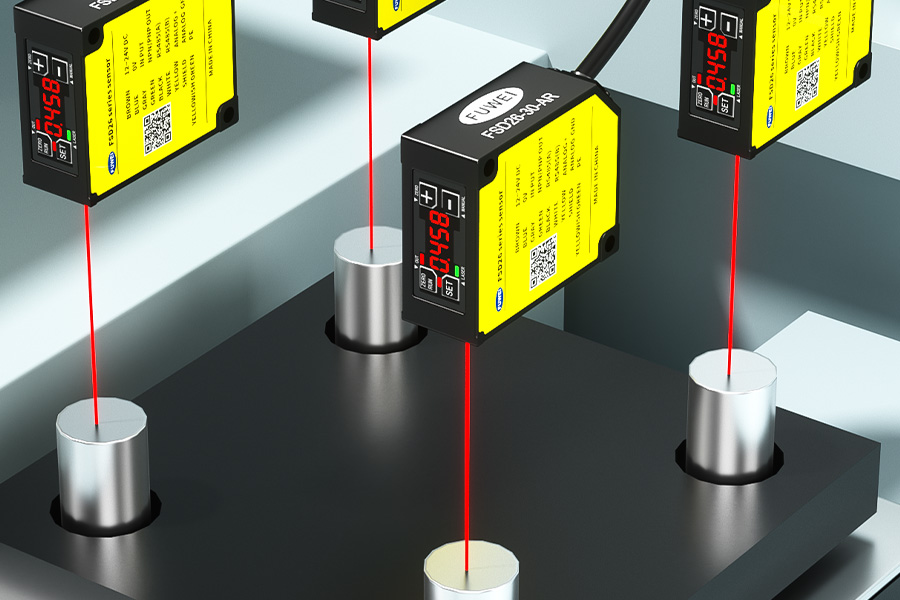

Guide Post Invoeging Diepte Meting: Precisiecontrole op micronniveau voor precisie-assemblageprocessen

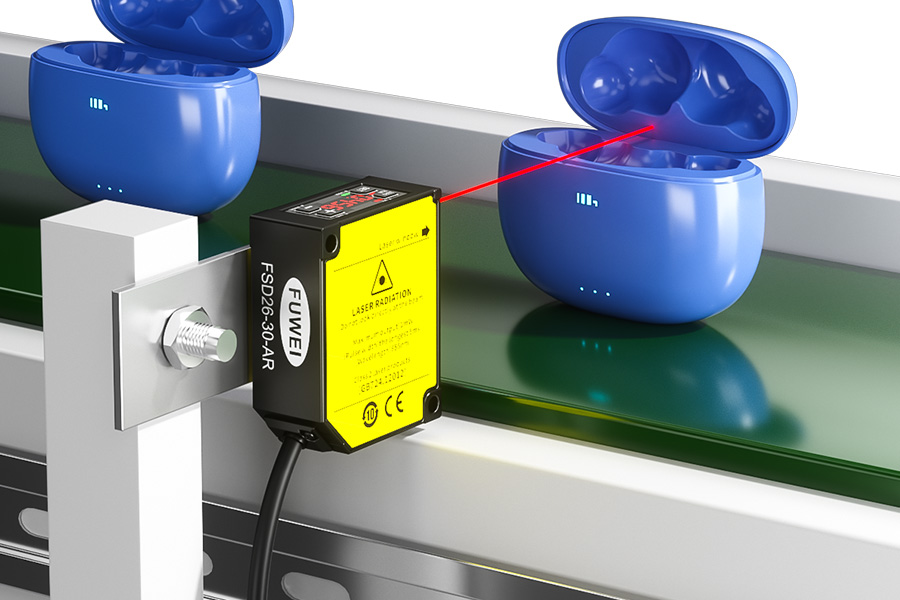

Productaanwezigheid Detectie: identificeert betrouwbaar extreem kleine componenten op transportbanden om gemiste inspecties te voorkomen

Voor diktetoepassingen kan de FSD26 worden gebruikt in combinatie met een andere eenheid om niet-contactdikte detectie te bereiken door gesynchroniseerde meting. De sleutel is om ervoor te zorgen dat de lichtstralen van beide sensoren coaxiaal zijn en om lasersensoren te selecteren met synchronisatiefunctionaliteit om precieze meetresultaten te verkrijgen.

Het toekomstgerichte industriële oog

De FSD26-laserverplaatsingssensor van Fuwei Electronics herdefinieert de normen voor industriële verplaatsingsmeting met zijn precisie op micronniveau, compact ontwerp en robuust aanpassingsvermogen. Het integreert precisie -optica, digitale signaalverwerking en industriële beschermingstechnologie om de uitdagingen van het evenwichtsnauwkeurigheid, meetbereik en het aanpassingsvermogen van het milieu aan te gaan waarmee traditionele sensoren worstelen.

Naarmate het industriële 4.0 -tijdperk vordert, wordt de FSD26 een kritische detectiecomponent voor het bereiken van intelligente en flexibele productie, waardoor precieze gegevensondersteuning wordt geboden voor de transformatie en het upgraden van de productie. Bij het nastreven van de productie van "zero-defect" van vandaag, belicht Fuwei-elektronica het intelligente oog van industriële kwaliteitscontrole met precieze lasertechnologie.
