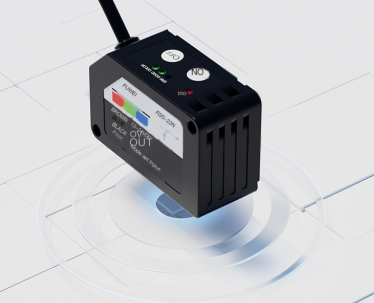

Fuwei FGS-22-serie kleursensor

Een kleursensor, ook bekend als een kleursensor of kleurherkenningssensor, is een apparaat dat de kleur van een object kan vergelijken met een onderwezen referentiekleur om kleur te detecteren.  Het werkingsprincipe is voornamelijk om fotodiodes te gebruiken om omliggende licht te ontvangen en kleuren te identificeren door het aandeel van de ontvangen R (rood), G (groen) en B (blauwe) primaire kleuren te berekenen.  Wanneer de te gedetecteerde kleur overeenkomt met de referentiekleur binnen een bepaald foutbereik, wordt de kleursensor het detectieresultaat uitgevoerd.  De standaard sensor van Fuwei FGS-22-serie heeft de beste LED-automatische selectiefunctie, eenvoudige instelling en kan voldoen aan verschillende standaarddetectiebehoeften.

Kleursensoren worden voornamelijk gebruikt in verschillende industrieën, zoals verpakkingen, cosmetica, keramiek en voedsel.

Productkenmerken:

De detectieafstand is drie keer die van vergelijkbare kleurcodesensoren

Het detectie -retourverschil is instelbaar.  Kan de invloed van het schudden van het geteste object elimineren

De unieke modus met dubbele modus heeft zowel kleur- en lichtintensiteitsdetectiefuncties, waardoor detectie veiliger en betrouwbaarder wordt;

Klein volume

Twee -punts -instellingsmethode

Installatie -instructies

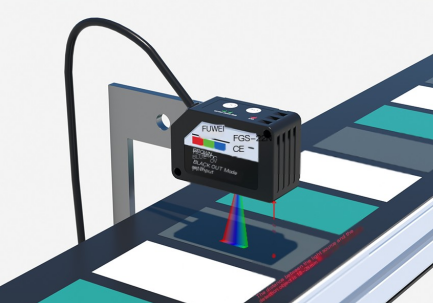

Let op de installatierichting van de sensor bij het detecteren van de bewegingsrichting van het object.  Het strakker koppel moet onder 0,8n · m zijn.

instructies

Voordat het lesgeven wordt ingesteld, is het noodzakelijk om de instelling van de logo -modus of kleurmodus te bevestigen.

Het 'kleuren' groene indicatielampje is altijd ingeschakeld voor de kleurmodus en uit voor de kleurmodus.

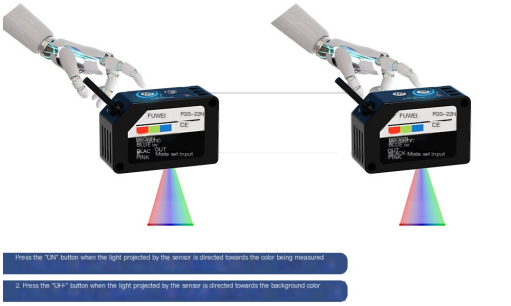

1. Het door de sensor geprojecteerde licht is gericht op het geteste object. Druk op de knop "Aan" en de "goede" groene indicatorlicht flitst;

2. Druk op de knop "Uit" wanneer het door de sensor wordt geprojecteerd door de sensor naar de achtergrond wordt gericht;

3. Succesvol ingesteld ": goed" groene indicatielampje is altijd aan, wat aangeeft dat de meter normaal kan beginnen met detectie;

Instelling mislukt ": Err" Het rode indicatielampje knippert 3 keer en keert terug naar de vorige instellingstoestand. Volg op dit moment stappen 1 en 2 om te resetten;

4. Om over te schakelen van NO (normaal open) naar de NC -uitgangsmodus (normaal gesloten), moet de volgorde van stappen 1 en 2 worden gewijzigd.
