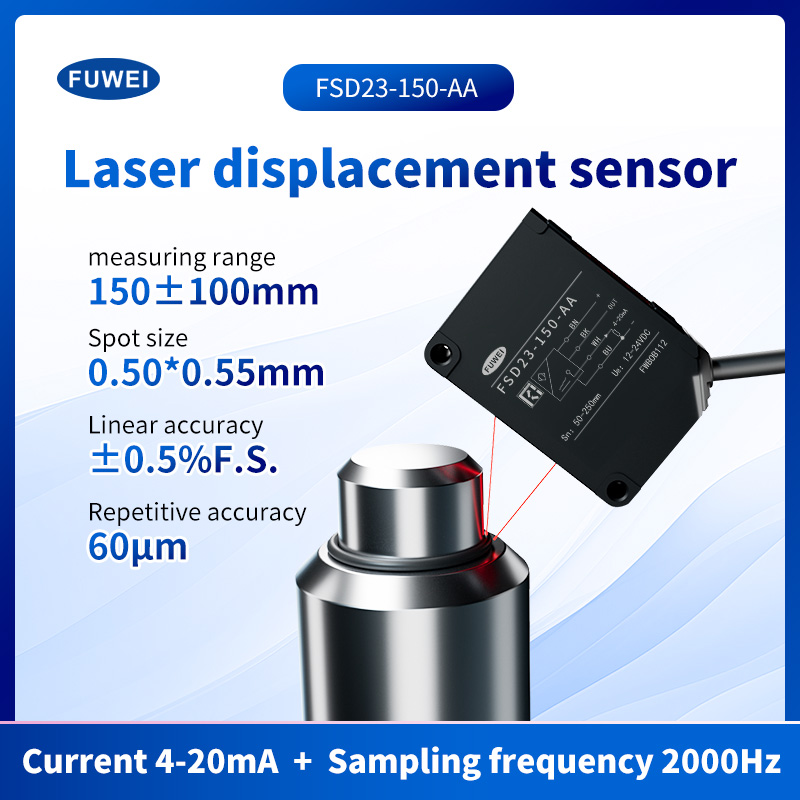

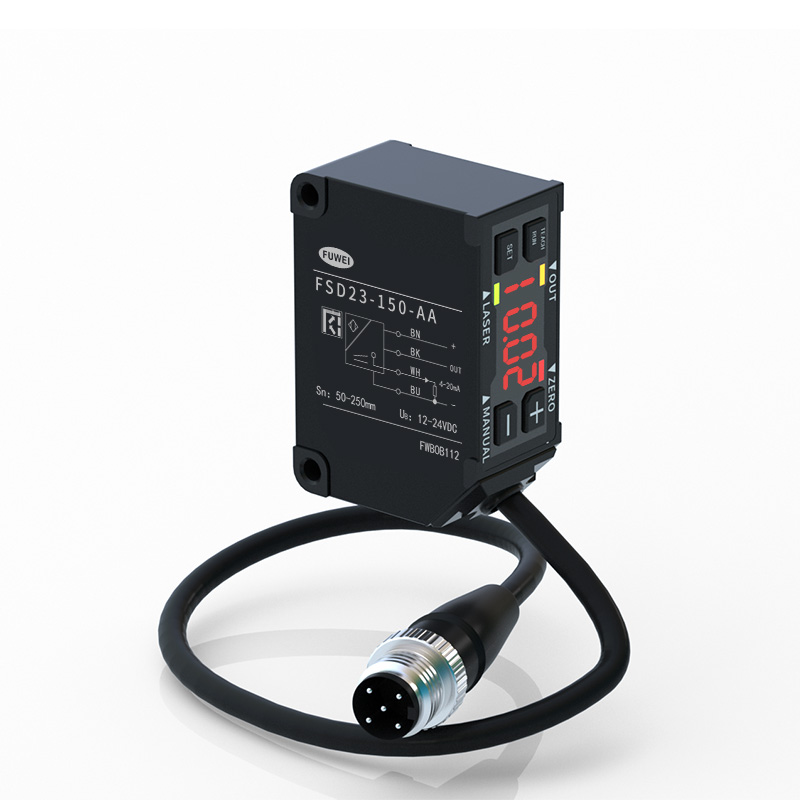

Analoge stroom 4-20mA laserverplaatsingssensor FSD23-150-AA

Model:FSD23-150-AA
China Analoge stroom 4-20mA laserverplaatsingssensor FSD23-150-AA Leverancier, fabrikant - fabrieks directe prijs - Fuwei Analoge stroom 4-20mA laserverplaatsingssensor Onderdeelnummer: FSD23-150-AA Meting middenafstand: 150 mm Meetbereik: ± 100 mm Lineariteit: ±0,5%FS Herhaalbaarheid: 60 μm Controle-uitgang: NPN/PNP max.100mA/DC30V ((restspanning 1,8 V max.) Voedingsspanning: 24 VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: midden van bereik, testobject: wit keramiek Analoge spanningsuitgang: uitgang 0-10 V, uitgangsimpedantie 100 Ω Analoge stroomuitgang: uitgang 4-20 mA, toegestane belastingsweerstand onder 300 Ω Bescherming: IP67 Bedrijfstemperatuur/vochtigheid: -10~50⁰C / 35 ~ 85% RH zonder rafelen of condensatie
Stuur onderzoekPDF-download
Productomschrijving

China Analoge stroom 4-20mA laserverplaatsingssensor FSD23-150-AA Leverancier, fabrikant - fabrieks directe prijs - Fuwei Analoge stroom 4-20mA laserverplaatsingssensor Productkenmerken:

Onderdeelnummer: FSD23-150-AA

Meting middenafstand: 150 mm

Meetbereik: ± 100 mm

Lineariteit: ±0,5%FS

Herhaalbaarheid: 60 μm

Controle-uitgang: NPN/PNP max.100mA/DC30V ((restspanning 1,8 V max.)

Voedingsspanning: 24 VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: midden van bereik, testobject: wit keramiek

Analoge spanningsuitgang: uitgang 0-10 V, uitgangsimpedantie 100 Ω Analoge stroomuitgang: uitgang 4-20 mA, toegestane belastingsweerstand onder 300 Ω

Bescherming: IP67

Bedrijfstemperatuur/vochtigheid: -10~50⁰C / 35 ~ 85% RH zonder rafelen of condensatie















Specificaties:

Artikelnummer

Analoge stroom

4-20mA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Analoge spanning

0-10V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
RS-485-communicatie
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Kabeltypers-485 communicatie
 /
 /
 /
 FSD23-150-RS485

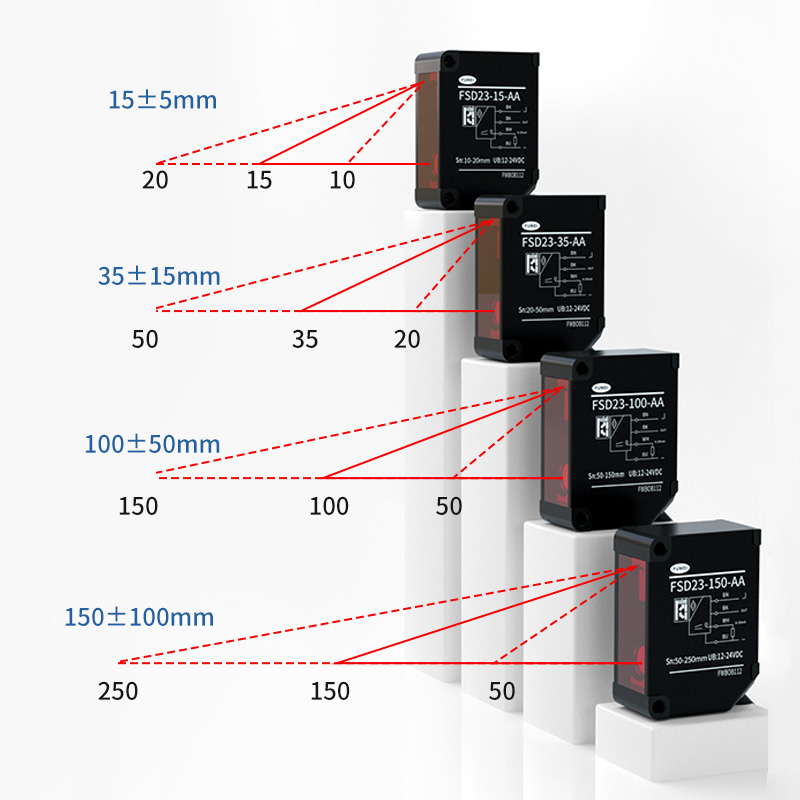

Centrum van meetbereik
 15 mm
 35 mm
 100 mm
 150 mm
Meetbereik
 ±5mm
 ±15mm
 ±50mm
 ±100mm
Lichtbron
 Medium. Golflengte
 Rode laserdiode (golflengte 650 nm)
Max. uitgangsvermogen
 390 μW
 1mW
Laserklasse
 IEC/JIS
 Klasse 1
 Klasse2
FDA
 KLASSE I
 KLASSE II
Vlekgrootte*1
 0,5*0,7 mm
 0,45*0,80 mm
 0,6*0,7 mm
 0,5*0,55 mm
Lineariteit
 ±0,1% V.S.
 ±0,1% V.S.
 ±0,1% V.S.
 ±0,5% V.S.
Herhaalbaarheid*2
 1μm
 6μm
 20μm
 60μm
Bemonsteringsperiode
 500 μs / 1000 μs / 2000 μs / 4000 μs / AUTOMATISCH
Temperatuurdrift (typische waarde)
 ±0,02% FS/⁰C
 ±0,02% FS/⁰C
 ±0,05% FS/⁰C
 ±0,08% FS/⁰C

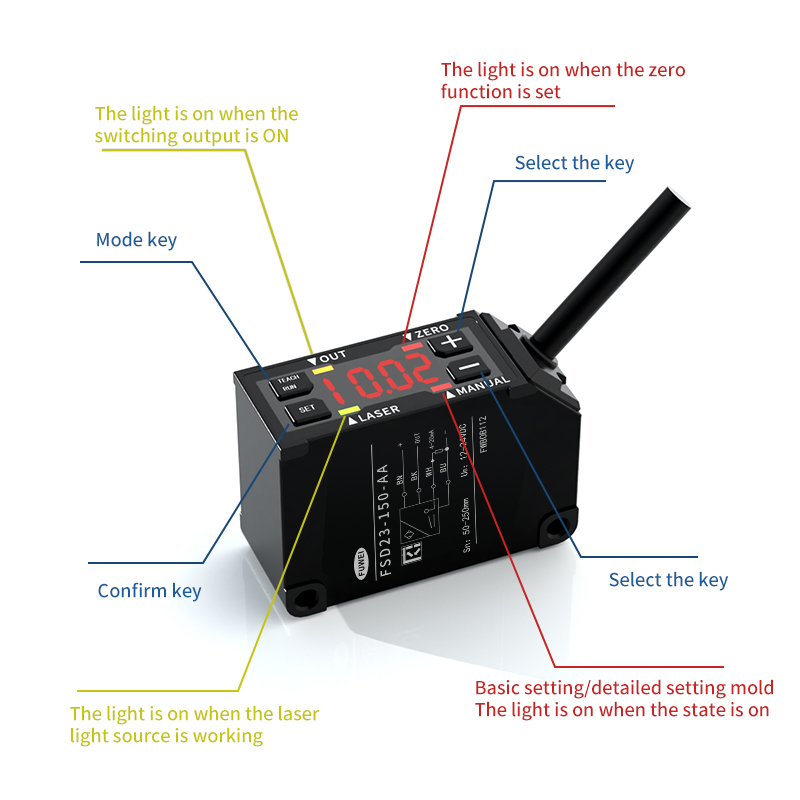

Indicator

Laserindicator: Groen / Nulresetindicator: Rood

Uitgangsindicator: oranje / modusindicator: rood
MF (meerdere functies) Ingang
 Laser UIT, Lesgeven, Sample & Hold, Eén opname, Nul-reset
Controle-uitgang
 NPN/PNP max.100mA/DC30V ((restspanning 1,8 V max.)
Huidig ​​verbruik
 Maximaal 70 mA.
Analoge stroom
 Uitgang 4-20mA, toegestane belastingsweerstand onder 300Ω
Analoge spanning
 Uitgang 0-10V, uitgangsimpedantie 100Ω
Beveiligingscircuit
 Omgekeerde verbindingsbescherming, overstroombeveiliging
Beschermingscategorie
 IP67 inclusief aansluitgedeelte
Bedrijfstemperatuur/vochtig.
 -10~50⁰C / 35 ~ 85% RH zonder rafelen of condensatie
Opslagtemp./vochtig.
 -20 ~ 60⁰C / 35 ~85%/RV
Omgevingsverlichting
 Zonlicht: maximaal 20.000 lx. / Gloeilamp: max. 3.000 lx.
Trillingsbestendigheid
 10 ~ 55 Hz, dubbele amplitude 1,5 mm, X, Y, Z gedurende 2 uur
Schokbestendigheid
 500 mm/s2 (ca. 50G) X,Y,Z elk 3 keer
Materiaal
 Aluminium
Gewicht
 Ongeveer. 60g
De specificaties zijn gebaseerd op de staat, tenzij anders aangegeven: Omgevingstemperatuur: 23⁰C,
Voedingsspanning: 24 VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: midden van bereik, testobject: wit keramiek
*1 Gedefinieerd met middensterkte 1/e2(13,5%) in het midden. Er kan sprake zijn van leklicht dat afwijkt van de opgegeven vlekgrootte. De sensor kan
worden beïnvloed als er zich een sterk reflecterend object in de buurt van het detectiegebied bevindt.
*2 512 middelingstijd

Klein van formaat en sterke functionaliteit

Een verscheidenheid aan functionele kernvoordelen voor uw gebruik
