Productkenmerken:

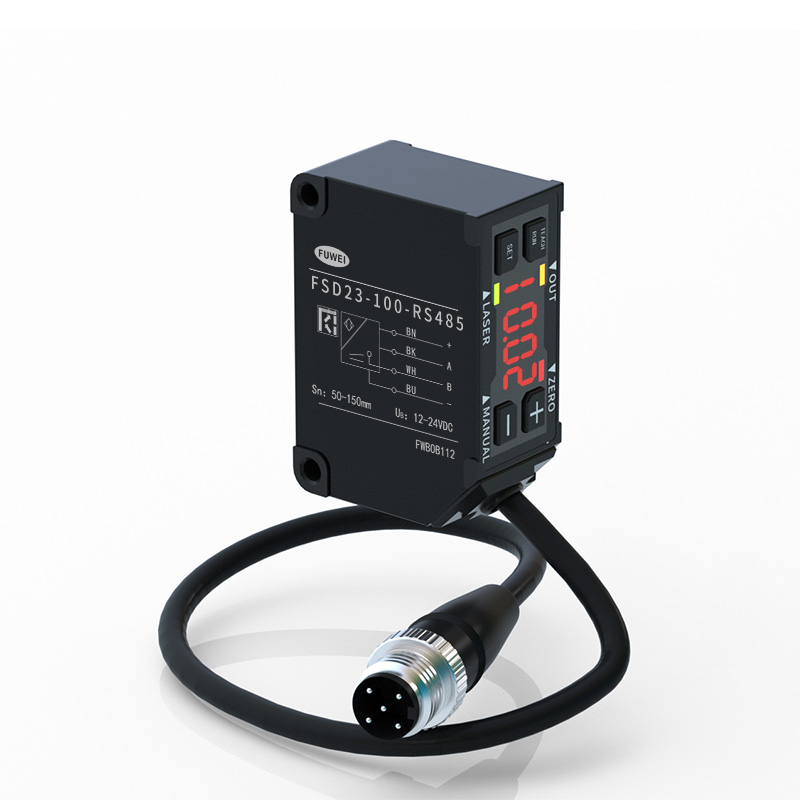

Onderdeelnummer: FSD23-100-RS485
Meetcentrum afstand ： 35 mm
Meetbereik ： ± 15 mm
Lineariteit: ± 0,1%F.S.
Herhaalbaarheid ： 6μm
Besturingsuitgang ： NPN/PNP MAX.100MA/DC30V ((Residual Voltage 1,8 V Max.)
Leveringsspanning ： 24VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, METING DANG: Midden van bereik, testobject: wit keramiek
Analoge spanningsuitgang ： Uitgang 0-10V, Uitgangsimpedantie 100Ω Analogstroomuitgang ： Uitgang 4-20 mA, staat een bekwame belastingweerstand onder 300Ω toe
Bescherming: IP67
Operationele temp./humid.ief
Specificaties:
Analoge stroom 4-20MA Analoge spanning 0-10v Laserindicator: groen / nul reset -indicator: rood Uitgangsindicator: Oranje / modusindicator: rood
Onderdeelnummer
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

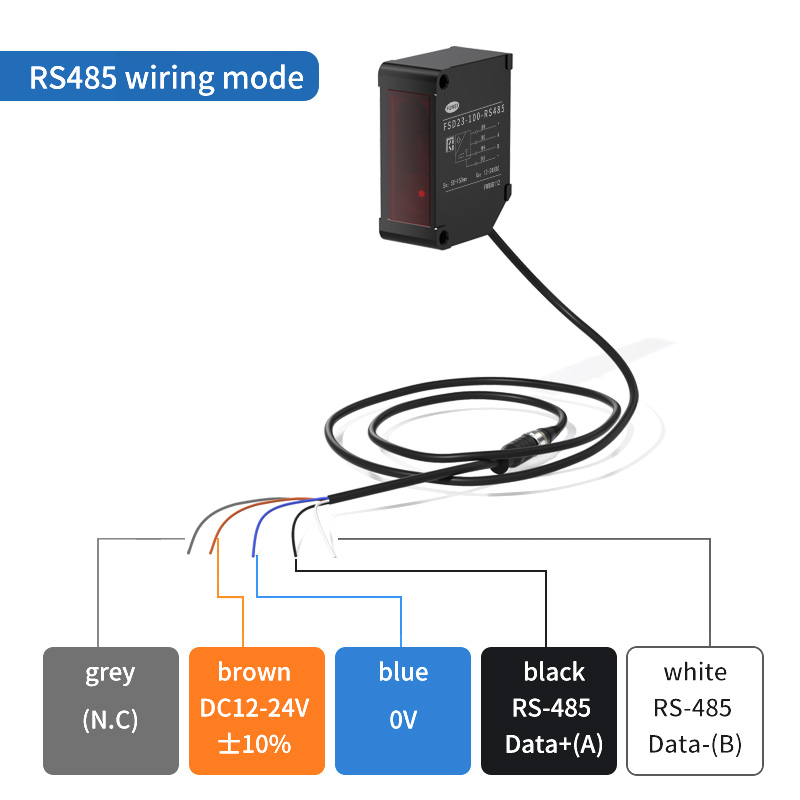

RS-485 communicatie
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Cable Typers-485 communicatie
/
/
/
FSD23-150-RS485

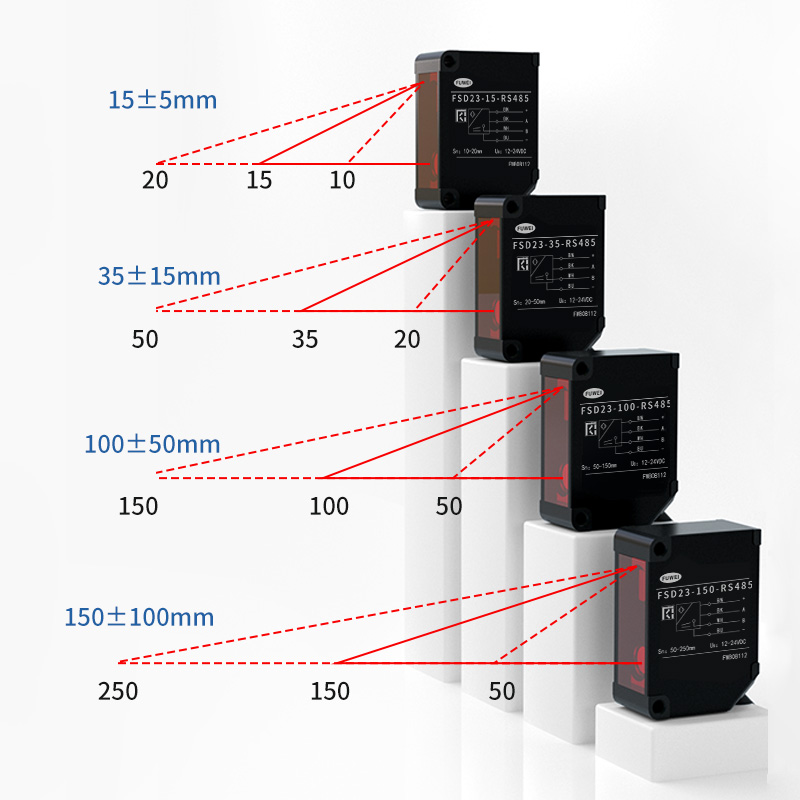

Midden van meetbereik
15 mm
35 mm
100 mm
150 mm
Meetbereik
± 5 mm
± 15 mm
± 50 mm
± 100 mm
Lichtbron
Medium. Golflengte
Rode laserdiode (golflengte 650 nm)
Max. uitgangsvermogen
390 μW
1ww
Laserklasse
Iem/de zijne
Klasse1
Klasse2
FDA
Klasse I
Klasse II
Spotgrootte*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Lineariteit
± 0,1% F.S.
± 0,1% F.S.
± 0,1% F.S.
± 0,5% F.S.
Herhaalbaarheid*2
1 mm
6 μm
20 mm
60 mm
Bemonsteringsperiode
500ms / 1000ms / 2000ms / 4000ms / auto
Temperatuurafwijking (typische waarde)
± 0,02% F.S./⁰c
± 0,02% F.S./⁰c
± 0,05% F.S./⁰c
± 0,08% F.S./⁰c

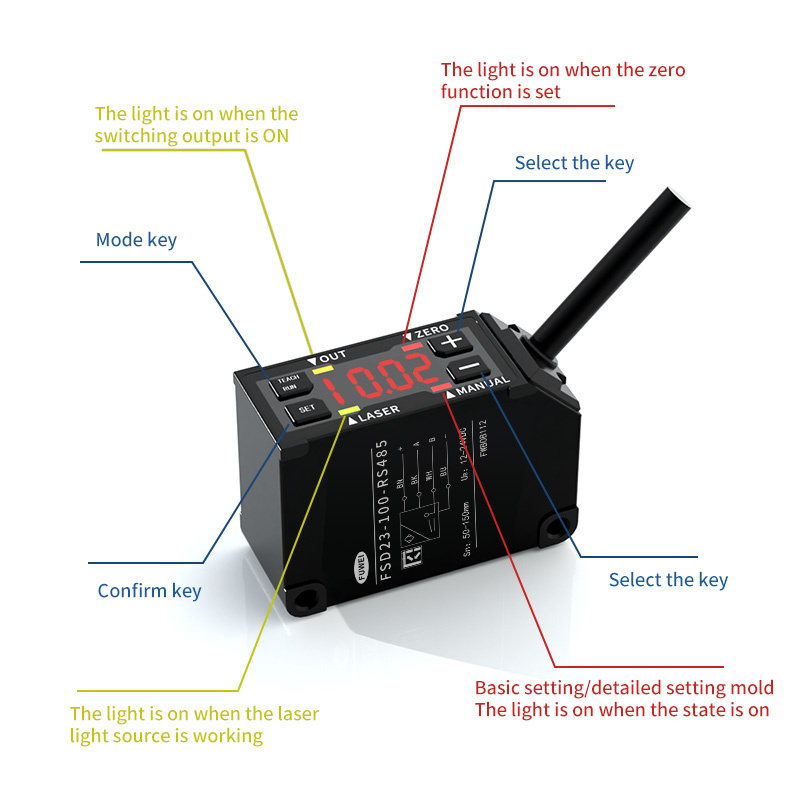

Indicator
MF (meervoudige functie) invoer
Laser Off, Lesgeven, Sample & Hold, One Shot, Zero Reset
Besturingsuitgang
NPN/PNP MAX.100MA/DC30V ((restspanning 1,8 V max.)
Huidige consumptie
70 mA max.
Analoge stroom
Uitgang 4-20 mA, toegestane belastingweerstand onder 300Ω
Analoge spanning
Uitgang 0-10V, uitgangsimpedantie 100Ω
Beschermingscircuit
Reverse verbindingsbeveiliging, over huidige bescherming
Beschermingscategorie
IP67 inclusief verbindingsgedeelte
Operationele temp./humid.
-10 ~ 50⁰c / 35 ~ 85% RV zonder te bevriezen of condensatie
Opslagtemperatuur/humid.
-20 ~ 60⁰c / 35 ~ 85% / RH
Ambient Illuminance
Zonlicht: 20.000 LX Max. / Gloeilamp: 3000 LX Max.
Trillingsweerstand
10 ~ 55Hz, dubbele amplitude 1,5 mm, x, y, z gedurende 2 uur
Schokweerstand
500 mm/s2 (ongeveer 50 g) x, y, z 3 keer elk
Materiaal
Aluminium
Gewicht
Ca. 60 g
De specificaties zijn gebaseerd op de conditie tenzij anders aangewezen: omgevingstemperatuur: 23⁰c,
Leveringsspanning: 24VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: centrum van bereik, testobject: wit keramiek
*1 gedefinieerd met middensterkte 1/E2 (13,5%) in het midden. Er kan een ander leklicht zijn dan de opgegeven spotgrootte. De sensor kan
worden beïnvloed wanneer er een zeer reflecterend object dicht bij het detectiegebied is.
*2 512 Gemiddelde tijd
Kleine gestalte en sterke functionaliteit
Een verscheidenheid aan kernfunctionele voordelen voor uw gebruik
