Fuwei is een toonaangevende Chinese laserverplaatsing SensorFSD23-150-RS485 fabrikant, leverancier en exporteur. Houd aan het nastreven van de perfecte kwaliteit van producten, zodat onze laserverplaatsingssensor FSD23-150-RS485 door veel klanten is voldaan. Extreme ontwerp, hoogwaardige grondstoffen, hoge prestaties en concurrerende prijs zijn wat elke klant wil, en dat is ook wat we u kunnen bieden. Natuurlijk is ook essentieel onze perfecte after-sales-service. Als u geïnteresseerd bent in onze laserverplaatsingssensor FSD23-150-RS485-series Services, kunt u ons nu raadplegen, we zullen u op tijd antwoorden!

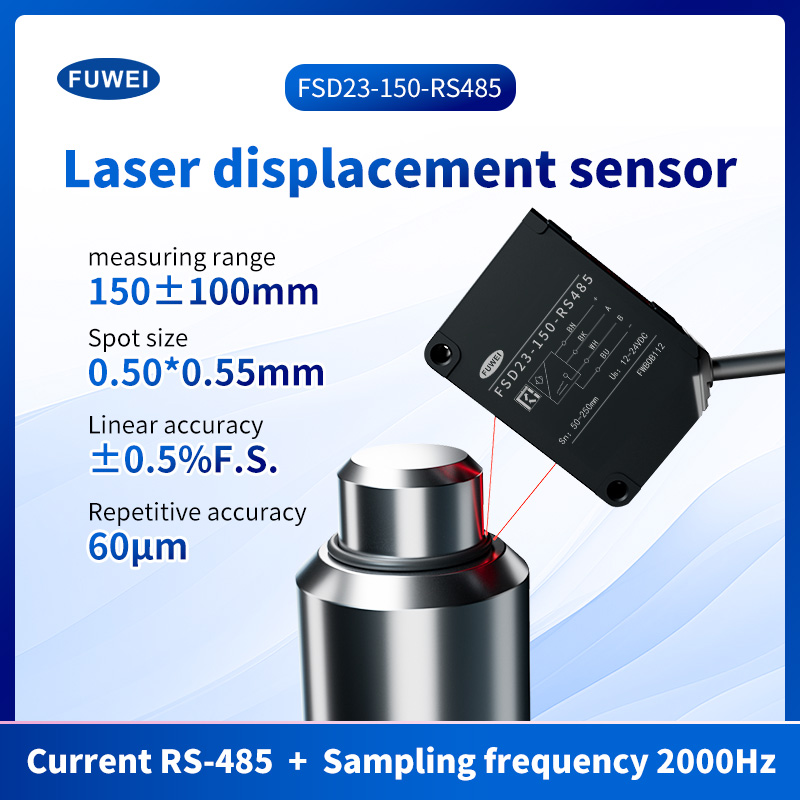

Hoge precisie laser verplaatsing sensoren productkenmerken:
Onderdeelnummer: FSD23-150-RS485
Meetcentrum Afstand ： 150 mm
Meetbereik ： ± 100 mm
Lineariteit: ± 0,5%F.S.
Herhaalbaarheid ： 60μm
Besturingsuitgang ： NPN/PNP MAX.100MA/DC30V ((Residual Voltage 1,8 V Max.)
Leveringsspanning ： 24VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, METING DANG: Midden van bereik, testobject: wit keramiek
Analoge spanningsuitgang ： Uitgang 0-10V, uitgangsimpedantie 100Ωanalog stroomuitgang ： Uitgang 4-20 mA, toegestane belastingweerstand onder 300Ω
Bescherming: IP67
Operationele temp./humid.ief
Meting met hoge resolutie
Met een resolutie van maximaal 60 μm ondersteunt dit apparaat een zeer nauwkeurige meting, waardoor het geschikt is voor diverse productieomgevingen wereldwijd.
Digital LED -display
Met het geïntegreerde digitale display kunnen gebruikers de verplaatsingswaarden eenvoudig volgen en tegelijkertijd instellingen configureren, waardoor de operationele efficiëntie wordt verbeterd.
IP67-beoordeelde bescherming
Ontworpen met IP67 -bescherming, presteert de sensor betrouwbaar in vochtige of stoffige omstandigheden. Het beschikt over een metalen voering in het montagegat en ondersteunt veilige omtrekmontage met een koppel van 0,8 N · m.

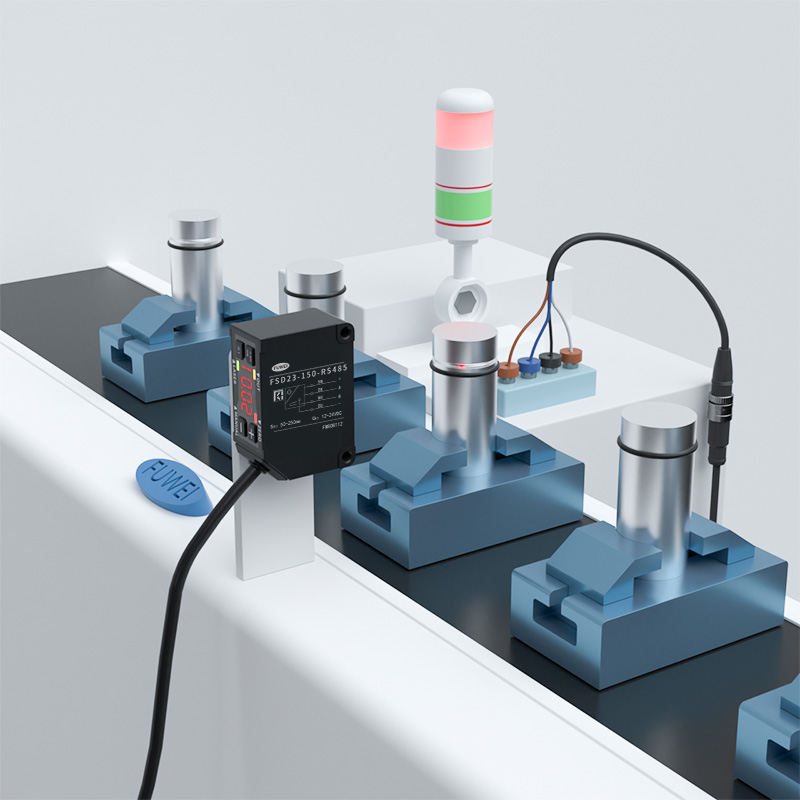

Vereenvoudigde installatie
Door alle controllerfuncties in de sensor zelf te integreren, wordt de behoefte aan een externe controller geëlimineerd, waardoor ruimte wordt bespaard en installatie wordt gestroomlijnd.
Specificaties:
Analoge stroom 4-20MA Analoge spanning 0-10v Laserindicator: groen / nul reset -indicator: rood Uitgangsindicator: Oranje / modusindicator: rood
Onderdeelnummer
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

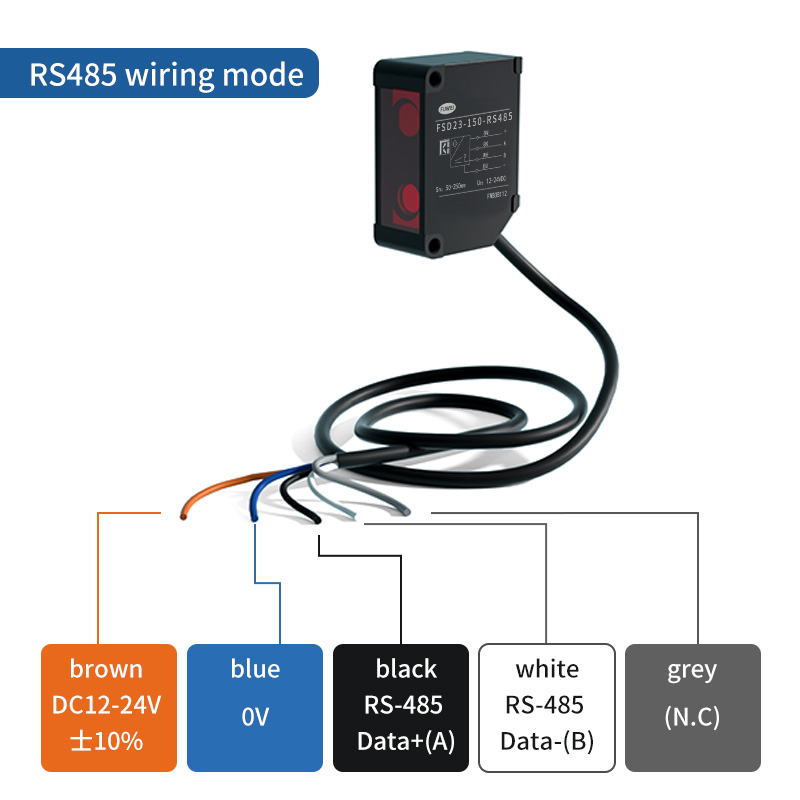

RS-485 communicatie
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Cable Typers-485 communicatie
/
/
/
FSD23-150-RS485

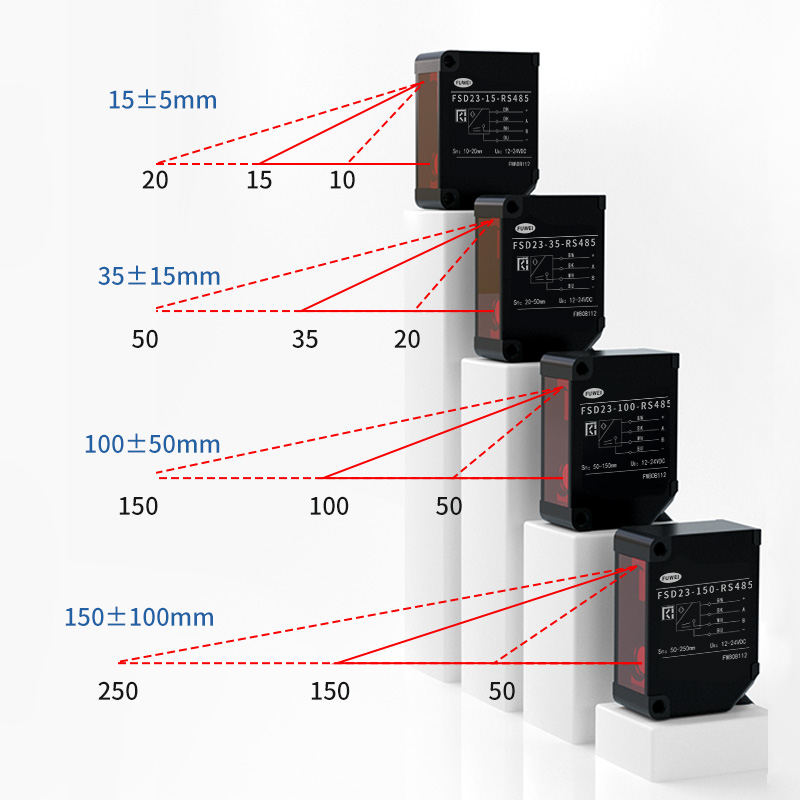

Midden van meetbereik
15 mm
35 mm
100 mm
150 mm
Meetbereik
± 5 mm
± 15 mm
± 50 mm
± 100 mm
Lichtbron
Medium. Golflengte
Rode laserdiode (golflengte 650 nm)
Max. uitgangsvermogen
390 μW
1ww
Laserklasse
Iem/de zijne
Klasse1
Klasse2
FDA
Klasse I
Klasse II
Spotgrootte*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Lineariteit
± 0,1% F.S.
± 0,1% F.S.
± 0,1% F.S.
± 0,5% F.S.
Herhaalbaarheid*2
1 mm
6 μm
20 mm
60 mm
Bemonsteringsperiode
500ms / 1000ms / 2000ms / 4000ms / auto
Temperatuurafwijking (typische waarde)
± 0,02% F.S./⁰c
± 0,02% F.S./⁰c
± 0,05% F.S./⁰c
± 0,08% F.S./⁰c
Indicator
MF (meervoudige functie) invoer
Laser Off, Lesgeven, Sample & Hold, One Shot, Zero Reset
Besturingsuitgang
NPN/PNP MAX.100MA/DC30V ((restspanning 1,8 V max.)
Huidige consumptie
70 mA max.
Analoge stroom
Uitgang 4-20 mA, toegestane belastingweerstand onder 300Ω
Analoge spanning
Uitgang 0-10V, uitgangsimpedantie 100Ω
Beschermingscircuit
Reverse verbindingsbeveiliging, over huidige bescherming
Beschermingscategorie
IP67 inclusief verbindingsgedeelte
Operationele temp./humid.
-10 ~ 50⁰c / 35 ~ 85% RV zonder te bevriezen of condensatie
Opslagtemperatuur/humid.
-20 ~ 60⁰c / 35 ~ 85% / RH
Ambient Illuminance
Zonlicht: 20.000 LX Max. / Gloeilamp: 3000 LX Max.
Trillingsweerstand
10 ~ 55Hz, dubbele amplitude 1,5 mm, x, y, z gedurende 2 uur
Schokweerstand
500 mm/s2 (ongeveer 50 g) x, y, z 3 keer elk
Materiaal
Aluminium
Gewicht
Ca. 60 g
De specificaties zijn gebaseerd op de conditie tenzij anders aangewezen: omgevingstemperatuur: 23⁰c,
Leveringsspanning: 24VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: centrum van bereik, testobject: wit keramiek
*1 gedefinieerd met middensterkte 1/E2 (13,5%) in het midden. Er kan een ander leklicht zijn dan de opgegeven spotgrootte. De sensor kan
worden beïnvloed wanneer er een zeer reflecterend object dicht bij het detectiegebied is.
*2 512 Gemiddelde tijd
Kleine gestalte en sterke functionaliteit
Een verscheidenheid aan kernfunctionele voordelen voor uw gebruik
