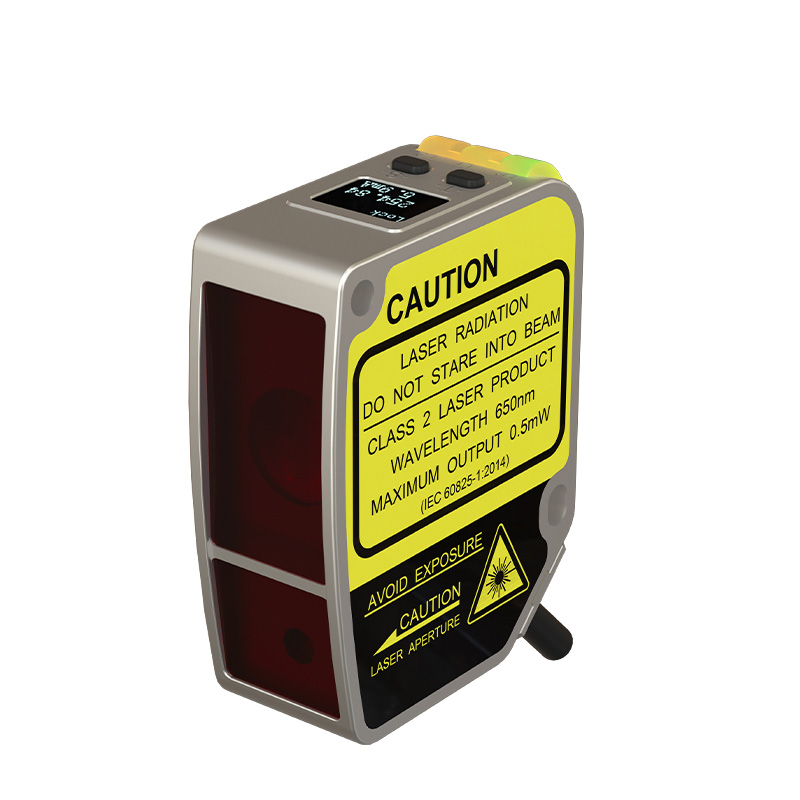

Laserverplaatsingssensor

Producteigenschappen:

Meetbereik:150-1000 mm

Uitgangsmodus:met schakelen en stroom 4-20mA

Lineariteitsnauwkeurigheid:±0,3% V.S. (150-450 mm); ±0,6% V.S. (450-1000 mm)

Oplossing:50um bij 150 mm; 2 mm op 1000 mm

Vlekgrootte:Φ3mm bij 1000mm

Reactietijd:2 ms/16 ms/40 ms instelbaar

Krachtig operationeel Functies

Krachtige bedieningsfuncties: rijk bereik en precisie-opties met verschillende modi en filterinstellingen, gecombineerd met nulpuntinstelling, enkelpunt, vensteronderwijs, simulatie-mapping-instelling en andere functies. Zorg voor stabiele en flexibele procescontrole en detectie.

Nauwkeurige meetcapaciteit

Zeer nauwkeurige CMOS-sensoren en unieke algoritmen. Met ultrahoge lineaire nauwkeurigheid bereiken contactloze en slijtagevrije metingen.

Kan gegevens communiceren met apparaten op een hoger niveau, zoals PLC

Met behulp van de RS-485-interface kunnen maximaal 32 sensoren worden aangesloten (elke sensor heeft afzonderlijk een ander adres), waarbij verzoekberichten van de PLC worden verzonden en meetwaarden worden geretourneerd.

Kleine laservlek

Een goed zwart-wit kleurverschil, met een vlekgrootte van slechts 0,5 mm, kan kleine objecten nauwkeurig detecteren.

Flexibele uitvoermodus:

ingebouwde schakeluitgang (NPN/PNP/PULL-PUSH) + analoge uitgang van 4,20 mA of RS-485, en ondersteunt het MODBUS-protocol, zonder de noodzaak om verbinding te maken met de controller, die onafhankelijk werkt, of het nu een PLC of een industriële computer is, het kan eenvoudig rechtstreeks worden aangesloten.

Digitaal beeld

Het is eenvoudig in te stellen terwijl u de verplaatsingshoeveelheid bevestigt.

IP67

De IP67-beschermingsstructuur kan zelfs in omgevingen met veel vocht en stof worden gebruikt. Een metalen bekledingsbuis wordt in het installatiegat gestoken en kan veilig worden vastgezet met een koppel van 0,8 N·m.

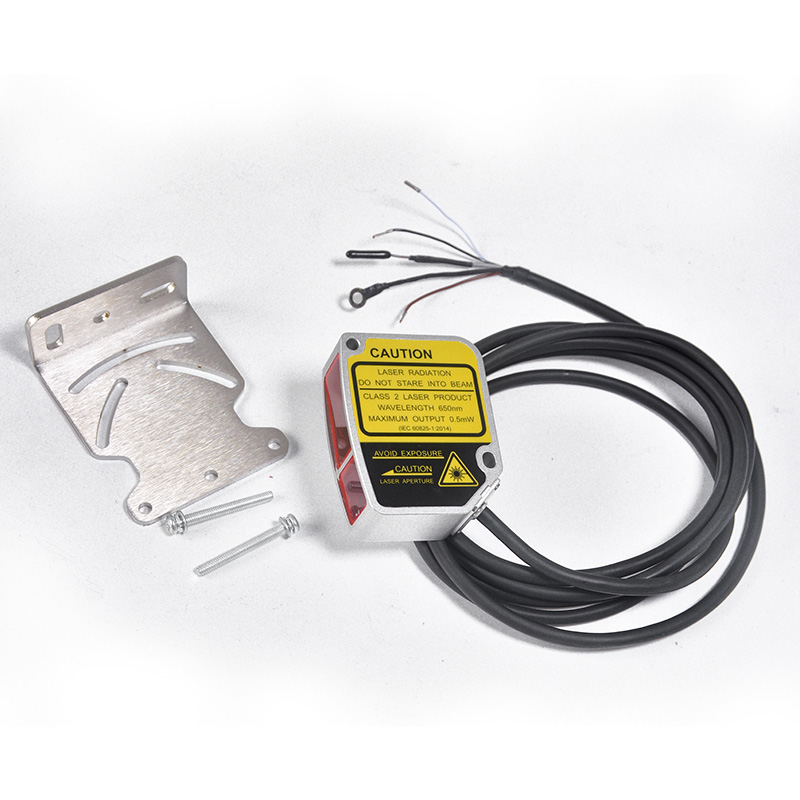

Handige installatie

De functies van de controller zijn allemaal geïntegreerd in de sensor, waardoor er geen extra controllers nodig zijn om ruimte te besparen.

Specificatie:

Meetbereik:

150-1000 mm

Volledig bereik (FS):

850 mm

Lichtvlekgrootte:

Middelgroot 3 mm@1000 mm

Standaardtype: lineaire nauwkeurigheid:

+0,6%FS.

Type met hoge precisie: lineaire precisie:

150-450 mm:+0,3%FS.

450-1000 mm:+0,6% V.S

Herhalingsnauwkeurigheid①②:

100um@150mm

520um@500mm

4000um@1000mm

Oplossing:

50um@150mm

2000um@1000mm
