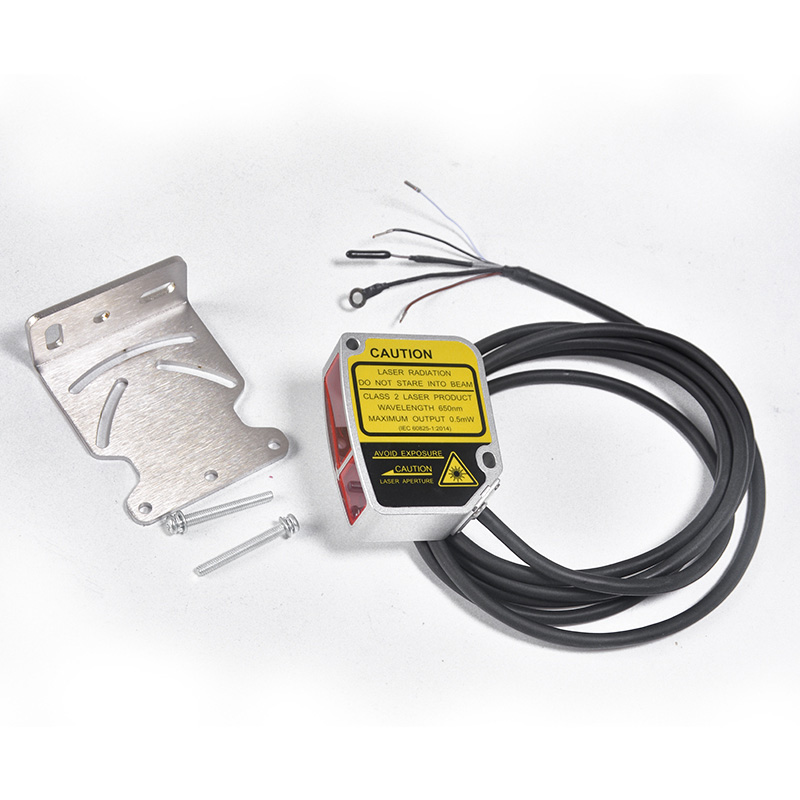

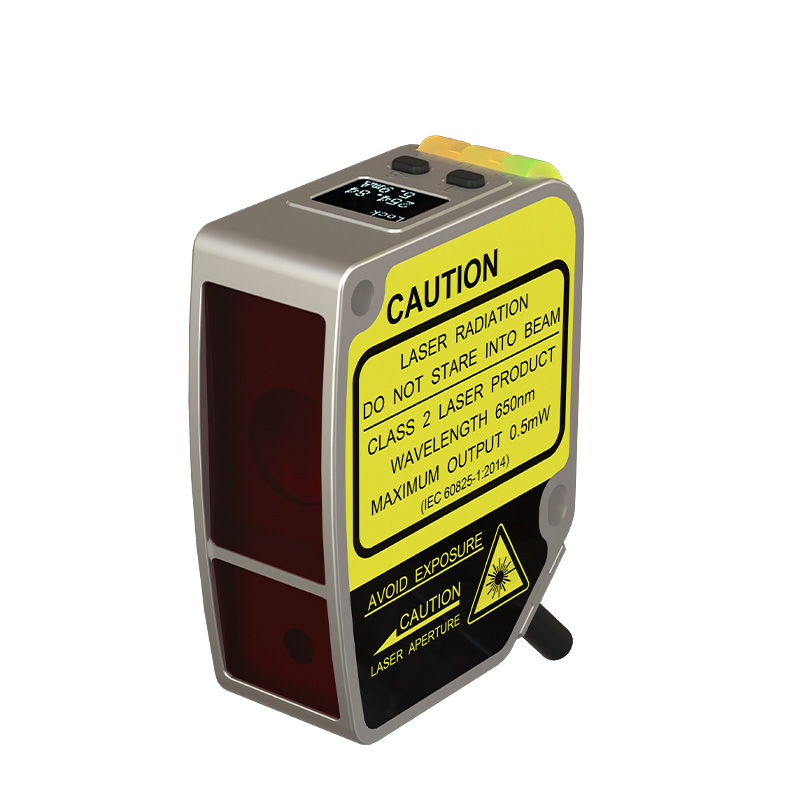

Verplaatsingsafstandssensor

Producteigenschappen:

Meetbereik:150-1000 mm

Uitgangsmodus:met schakelen en RS485-communicatie (ondersteuning ModBus-protocol)

Lineariteitsnauwkeurigheid:± 0,3% V.S. (150-450 mm); ± 0,6% V.S. (450-1000 mm)

Oplossing:50um bij 150 mm; 2 mm op 1000 mm

Vlekgrootte:Φ3mm bij 1000mm

Reactietijd:2 ms/16 ms/40 ms instelbaar

Omgevingslichtbestendigheid:gloeilamplicht ≥ 3.000 lux

Bedieningspaneel:Digitaal OLED-display

Temperatuurafwijking:±0,02%FS/°C

Krachtige operationele functies

Krachtige bedieningsfuncties: rijk bereik en precisie-opties met verschillende modi en filterinstellingen, gecombineerd met nulpuntinstelling, enkelpunt, vensteronderwijs, simulatie-mapping-instelling en andere functies. Zorg voor stabiele en flexibele procescontrole en detectie.

Nauwkeurige meetcapaciteit

Zeer nauwkeurige CMOS-sensoren en unieke algoritmen met ultrahoge lineaire nauwkeurigheid zorgen voor contactloze en slijtagevrije metingen.

Kan gegevens communiceren met apparaten op een hoger niveau, zoals PLC

Met behulp van de RS-485-interface kunnen maximaal 32 sensoren worden aangesloten (elke sensor heeft afzonderlijk een ander adres), waarbij verzoekberichten van de PLC worden verzonden en meetwaarden worden geretourneerd.

Kleine laservlek

Een goed zwart-wit kleurverschil, met een vlekgrootte van slechts 0,5 mm, kan kleine objecten nauwkeurig detecteren.

Flexibele uitvoermethoden

Flexibele uitvoermodus:

ingebouwde schakeluitgang (NPN/PNP/PULL-PUSH) + analoge uitgang van 4,20 mA of RS-485, en ondersteunt het MODBUS-protocol, zonder de noodzaak om verbinding te maken met de controller, die onafhankelijk werkt, of het nu een PLC of een industriële computer is, het kan eenvoudig rechtstreeks worden aangesloten.

Digitaal beeld

Het is eenvoudig in te stellen terwijl u de verplaatsingshoeveelheid bevestigt.

IP67

De IP67-beschermingsstructuur kan zelfs worden gebruikt in omgevingen met veel vocht en stof. Een metalen bekledingsbuis wordt in het installatiegat gestoken en kan veilig worden vastgezet met een koppel van 0,8 N·m.

Handige installatie

De functies van de controller zijn allemaal geïntegreerd in de sensor, waardoor er geen extra controllers nodig zijn om ruimte te besparen.

Ondersteunt NPN/PNP-polariteit

Door de bedradingsmethode te veranderen, kan een product compatibel zijn met zowel NPN/PNP-polariteiten, waardoor de noodzaak voor modelregistratie voor onderhoud en onderhoud wordt verminderd.

Parameters:

Dingenzeker bereik:150-1000 mm

Volledig bereik (F5.):850 mm

Lichtvlekgrootte:Middelgroot 3 mm@1000 mm

Standaardtype: lineaire nauwkeurigheid:±0,6%FS.

Type met hoge precisie: lineaire precisie:150-450 mm: ± 0,3% F5.450-1000 mm: ± 0,6% F5

Herhalingsnauwkeurigheid0@:100um@150mm

                                         520um@500mm

                                         4000um@1000mm

Oplossing:50um@150mm

                    2000um@1000mm

Type lichtbron: Rode laser (650 nm); laserklasse: Klasse II

Drukval: <2,5 V

Uitgang 1:Digitaal: RS-485 (ondersteuning ModBus-protocol); Analoog: 4...20mA (belastingsweerstand<390Ω)

Uitgang 2:Schakelhoeveelheid: PUSH-PULL/NPN/PNP en NO/NC instelbaar

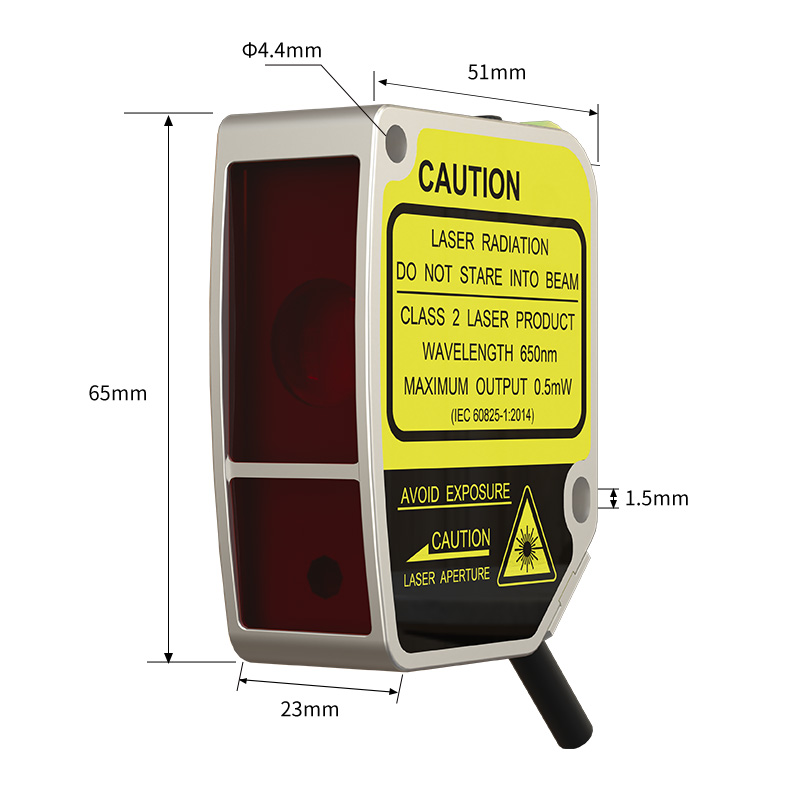

Dimensie:Afmeting 65 mm * 51 mm * 23 mm

Antwoord tijd:2ms/16ms/40ms Instelbaar

Weergavescherm:OLED-scherm (grootte: 14*10,7 mm)

Indicatielampje:gele alarmindicatie: gele LED ④
