Producteigenschappen:
Meetbereik: 60-110 mm
Uitgangsmodus: met schakelhoeveelheid en RS485-communicatie (ondersteuning ModBus-protocol)
Lineariteitsnauwkeurigheid: type met hoge precisie: ±0,1% F.S. (60-110 mm)
Herhaalbaarheid: 60um
Resolutie: 30um
Vlekgrootte: Φ0,5 mm bij 85 mm
Nauwkeurige meetcapaciteit
Zeer nauwkeurige CMOS-sensoren en unieke algoritmen, met ultrahoge lineaire nauwkeurigheid, zorgen voor contactloze en slijtagevrije metingen.
Detectie-inhoud:
Kan gegevens communiceren met apparaten op een hoger niveau, zoals PLC
Met behulp van de RS-485-interface kunnen maximaal 32 sensoren worden aangesloten (elke sensor heeft afzonderlijk een ander adres), waarbij verzoekberichten van de PLC worden verzonden en meetwaarden worden geretourneerd.
Kleine laservlek
Een goed zwart-wit kleurverschil, met een vlekgrootte van slechts 0,5 mm, kan kleine objecten nauwkeurig detecteren.
Krachtige operationele functies
Krachtige bedieningsfuncties: rijk bereik en precisieopties met verschillende modi en filterinstellingen, gecombineerd met nulpuntinstelling, enkel punt, vensteronderwijs, simulatie-mapping-instelling en andere functies. Zorg voor stabiele en flexibele procescontrole en detectie.
Flexibele uitvoermethoden
Flexibele uitgangsmodus: ingebouwde schakeluitgang (NPN/PNP/PULL-PUSH) + analoge uitgang van 4,20 mA of RS-485, en ondersteunt het MODBUS-protocol, zonder de noodzaak om verbinding te maken met de controller, die onafhankelijk werkt, of het nu een PLC is of een industriële computer, deze kan eenvoudig rechtstreeks worden aangesloten.
Digitaal beeld
Het is eenvoudig in te stellen terwijl u de verplaatsingshoeveelheid bevestigt.
IP67
De lP67-beschermingsstructuur kan zelfs worden gebruikt in omgevingen met veel vocht en stof. Een metalen bekledingsbuis wordt in het installatiegat gestoken en kan veilig worden vastgezet met een koppel van 0,8 N · m.
Handige installatie
De functies van de controller zijn allemaal geïntegreerd in de sensor, waardoor er geen extra controllers nodig zijn om ruimte te besparen.
ondersteunt NPN/PNP-polariteit
Door de bedradingsmethode te veranderen, kan een product compatibel zijn met zowel NPN/PNP-polariteiten, waardoor de noodzaak voor modelregistratie voor onderhoud en onderhoud wordt verminderd.
Bedieningspaneel en functies:

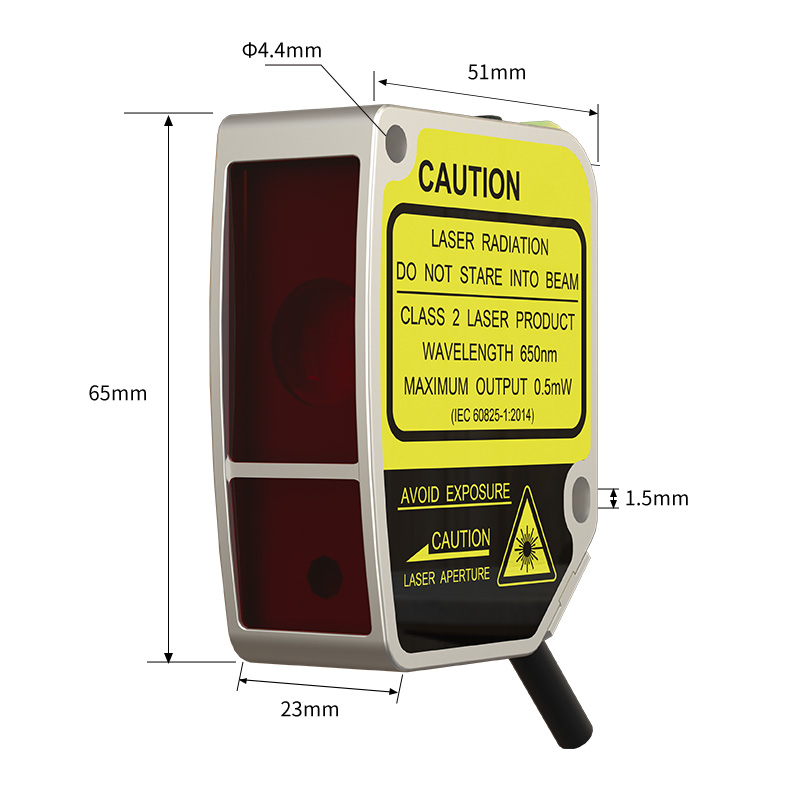

Product grootte:
Bedradingsrichtlijnen:
Specificatie:
Onderdeel nummer RS-485-uitgang Stroomindicator: groene LED; Bewegingsindicator:Gele LED; Alarmindicator: gele LED Schroef (M4X35mm)X2, MoerX2, Sluitring X 2, Montagebeugels, Handleiding ①Testomstandigheden: stabiele gegevens bij 23 ± 5 °C; voedingsspanning 24 VDC; 30 minuten opwarmen vóór de test; Bemonsteringsperiode 2 ms; gemiddelde bemonsteringstijden 100; Standaard detectieobject 90% witte kaart

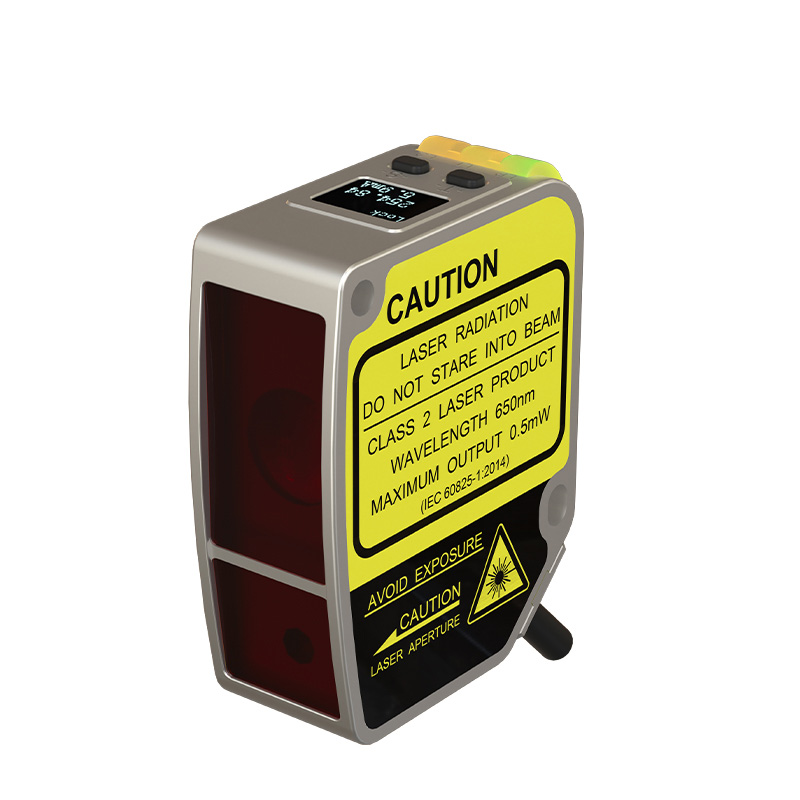

Laserverplaatsingssensor met digitaal display
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
Hartafstand meten
30 mm
50 mm
85 mm
Meetbereik
±5mm
±15mm
±25mm
Volledig bereik (FS)
10 mm
30 mm
50 mm
Grootte van de lichtvlek
Φ0,5 mm bij 30 mm
Φ0,5 mm bij 50 mm
Φ0,5 mm bij 85 mm
Oplossing
2,5um@30mm
10um@50mm
30um@85mm
Stabiel herhaald①②③
5um
20um
60um
Temperatuurafwijking
±0,08%FS/°C
±0,02%FS/°C
±0,04%FS/°C
Lineaire nauwkeurigheid①②
Raadpleeg de specificatie van specifieke modellen
Voedingsspanning
RS-485:10...30VDC;4...20mA:12...24VDC
Belastingsstroom
200mA
Spanningsdaling
<2,5V
Soort lichtbron
Rode laser (650 nm); Laserniveau: Klasse 2
Dimensie
65*51*23mm
Uitgang 1
Digitale waarde: RS-4S5 (Ondersteuning ModBus-protocol); Analoog: 4...20 mA (Belastingsweerstand <390 Ω)
Uitgang 2
Schakelwaarde: PUSH-PULL/NPN/PNP NO/NC instelbaar
Afstandsinstelling
RS-485: toetsaanslag/RS-485 instelling; 4... 20mA: toetsaanslag instelling
Reactietijd
2 ms, 16 ms, 40 ms instelbaar
Indicator
Weergave
OLED-display (grootte: 14 * 10,7 mm)
Ingebouwde functie④
•Slave-adres en poortsnelheidsinstelling •Nul ingesteld •Zelfcontrole van het product •Uitvoerinstelling •Parameteropvragen •Gemiddelde instelling •Analoge kaartinstellingen •Eén punt leren •Venster leren •Fabrieksstandaard
Beveiligingscircuit⑤
Kortsluiting, omgekeerde polariteit, bescherming tegen overbelasting
Serviceomgeving
Bedrijfstemperatuur:-10.. .+50®C; Opslagtemperatuur:-20.. .+70°C Omgevingsvochtigheid:35...85%RH (geen condensatie)
Anti omgevingslicht
Gloeilamplicht:<3.000 lux
Beschermingsgraad
IP67
Materiaal
Behuizing: aluminium; Lenskap: PMMA Displaypaneel: PC
Trillingsbestendig
10...55Hz Dubbele amplitude 1 mm, elk 2 uur voor X-, XZ-richting
Impuls met zand
500 m/s2 (ongeveer 50 G), 3 keer elk voor X-, Y-, Z-richting
Verbinding manier
2 m 5-pins/4-pins PVC-kabel (5-pins: RS-485-uitgang; 4-pins: analoge uitgang)

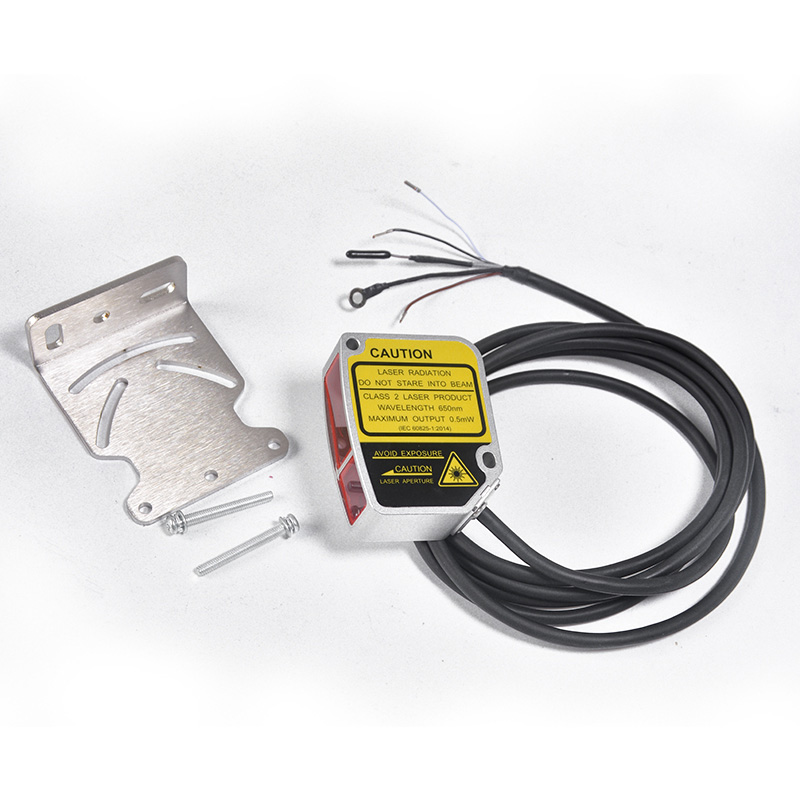

Accessoires
Opmerking:
②De statistische gegevens volgen de 3
③Herhaal nauwkeurigheid: 23 ± 5 °C omgeving^。％ reflectiviteit witte kaart, 100 testgegevensresultaten
④Slave-adres, baudrate-instelling alleen voor RS-485-serie
⑤ Beveiligingscircuit alleen voor schakeluitgang
