Laserverplaatsingsmeting dikte sensor Productkenmerken ：
Meetbereik: 60-110 mm
Uitgangsmodus: met schakelaarhoeveelheid, huidige 4-20 mA
Lineariteitsnauwkeurigheid: standaard: ± 0,4% F.S. (60-110 mm)
Herhaalbaarheid: 60um
Resolutie: 30um
Spotgrootte: φ0,5 mm bij 85 mm
Reactietijd ： 2ms/16ms/40ms
Omgevingslichtweerstand: gloeilamp ≥ 3000Lux
Bedieningspaneel: OLED Digitale display
Temperatuurafwijking: ± 0,02%F.S./° C
Nauwkeurige meetbaarheid
Hoge precisie CMOS-sensoren en unieke algoritmenswith ultrahoge lineaire nauwkeurigheid, bereiken geen contact en slijtage vrije meting.
Detectie -inhoud:
Kleine laservlek
Goed zwart -wit kleurverschil, met een spotgrootte van alleen0,5 mm, kan kleine objecten nauwkeurig detecteren.
Krachtige operationele functies
Krachtige bedrijfsfuncties: rijk bereik en precisie -opties met verschillende modi en filterinstellingen, gecombineerd met nulpuntinstelling, enkel punt, raamonderwijs, simulatiekaarten en andere functies. Zorg voor stabile en flexibele procescontrole en detectie.
Digitale display
Het is gemakkelijk in te stellen terwijl het verplaatsingsbedrag wordt bevestigd.
IP67
IP67 -beveiligingsstructuur kan worden gebruikt in omgevingen met een hoog niveau van vocht en stof. Een metalen voeringtube is geïndelast in het installatiegat en kan veilig worden beveiligd met een koppel van 0.8n · m.
Handige installatie
De functies van de controller AREALL geïntegreerd in de sensor, waardoor extra controlers worden geëlimineerd om ruimte te besparen.
Ondersteunt NPN/PNP -polariteit
Door de bedradingsmethode te wijzigen, kan een product compatibel zijn met zowel NPN/PNP -polariteiten, waardoor de noodzaak van ModelRegistration voor onderhoud en onderhoudsgesprek wordt verlaagd.
Operatie Paneland functies:

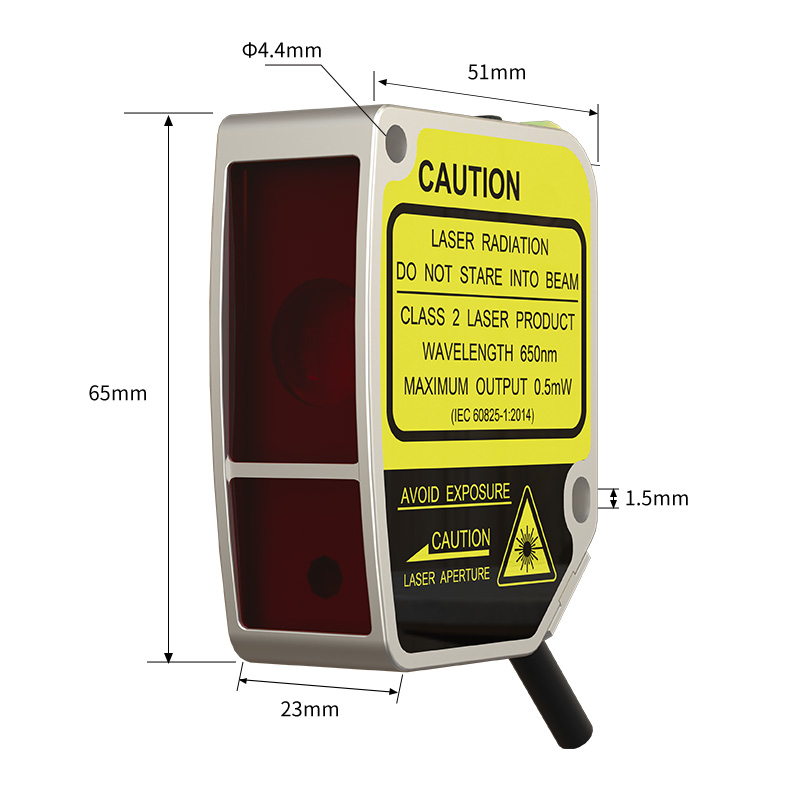

Productgrootte:
Richtlijnen voor bedrading:
Specificatie:

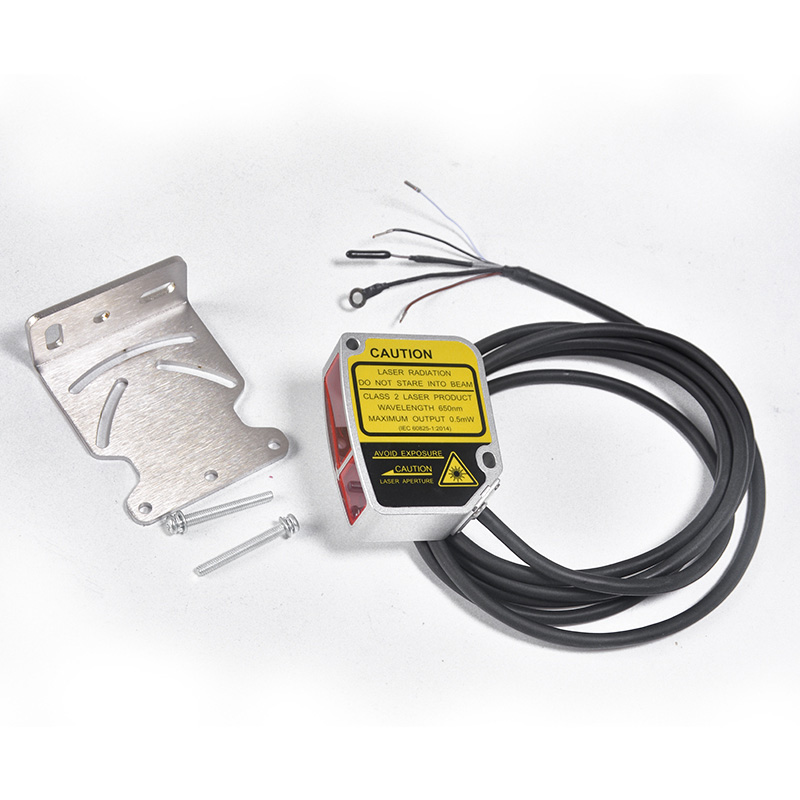

Onderdeelnummer 4 ... 20 mA output Power Indicator: groene LED; Bewegingsindicator: gele LED; Alarmindicator: gele LED Schroef (M4x35mm) x2 、 Nutx2 、 wasmachine x 2 、 montagebeugels 、 Werkhandleiding ①Test -omstandigheden: Staiidard -gegevens bij 23 ± 5 ° C; voedingsspanning 24VDC; 30 minuten warming -up vóór test; Bemonsteringsperiode 2ms; gemiddelde bemonsteringstijden 100; Standaard detectieobject 90% witte kaart
Digitale display laser verplaatsingssensor
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA
Het meet van het centrumafstand
30 mm
50 mm
85 mm
Meetbereik
± 5 mm
± 15 mm
± 25 mm
Volledig bereik (F.S.)
10 mm
30 mm
50 mm
Lichte vlekmaat
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
Oplossing
2.5um@30mm
10um@50 mm
30um@85 mm
Herhaald stabilië①②③
5um
20um
60um
Temperatuurafwijking
± 0,08%F.S./° C
± 0,02%F.S./° C
± 0,04%F.S./° C
Lineaire nauwkeurigheid①②
Raadpleeg de specificatie van specifieke modellen
Voedingsspanning
RS-485: 10 ... 30VDC; 4 ... 20MA: 12 ... 24VDC
Laadstroom
200 mA
Spanningsdaling
<2.5V
Lichtbrontype
Rode laser (650 nm); Laseriveau: Klasse 2
Dimensie
65*51*23 mm
Uitgang 1
Digitale waarde: RS-4S5 (Support ModBus Protocol); Analoog: 4 ... 20MA (belastingweerstand <390Ω)
Output 2
Digitale waarde: RS-4S5 (Support ModBus Protocol); Analoog: 4 ... 20MA (belastingweerstand <390Ω)
Afstandsinstelling
RS-485: Keypress/RS-485-instelling; 4 ... 20MA: Keypress-instelling
Reactietijd
2ms 、 16ms 、 40ms
Indicator
Weergave
OLED -display (maat: 14*10,7 mm)
Ingebouwde functie④
• Slave-adres en poortsnelheidsinstelling • Zero set • Product zelfcontrole • Uitvoerinstelling • Parameterquery • Gemiddelde instelling • Analoge kaartinstellingen • Leraar met één punt • Venster Leraar • Fabrieksinstellingen
Beschermingscircuit⑤
Kortsluiting, omgekeerde polariteit, bescherming van overbelasting
Dienstomgeving
Bedrijfstemperatuur: -10 ...+50®c; Opslagtemperatuur: -20 ...+70 ° C Omgevingsvochtigheid: 35 ... 85%RV (geen condensatie)
Anti -omgevingslicht
Gloeiende licht: <3.000 luxe
Bescherming van bescherming
IP67
Materiaal
HOUSMG: Aluminium; Lensomslag: PMMA -displaypaneel: PC
Trillingsbestendig
10 ... 55Hz dubbele amplitude 1 mm, 2 uur elk voor X, XZ -richting
Impuls met
500 m/s2 (ongeveer 50 g), 3 keer elk voor x, y, z richting
Verbindingsweg
2M 5PIN/4PIN PVC-kabel (5PIN: RS-485 Uitgang; 4PIN: analoge uitgang)
Accessoiy
Opmerking:
② De statistische gegevens volgt de 3
③ Herhalingsnauwkeurigheid: 23 ± 5 ° Comgeving^。％ Reflectiviteit Witte kaart, 100 testgegevensresultaten
④Slave-adres, BAUD Rate-instelling alleen voor RS-485-serie
⑤ protecioncircuit alleen voor schakeluitgang
