Zeer nauwkeurig digitaal displaytype Laserverplaatsingsafstandssensor
Producteigenschappen:
Onderdeelnummer: FSD23-35-AA
Meting middenafstand: 35 mm
Meetbereik: ± 15 mm
Lineariteit: ±0,1%FS
Herhaalbaarheid: 6 μm
Controle-uitgang: NPN/PNP max.100mA/DC30V ((restspanning 1,8 V max.)
Voedingsspanning: 24 VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: midden van bereik, testobject: wit keramiek
Analoge spanningsuitgang: uitgang 0-10 V, uitgangsimpedantie 100 Ω Analoge stroomuitgang: uitgang 4-20 mA, toegestane belastingsweerstand onder 300 Ω
Bescherming: IP67
Bedrijfstemperatuur/vochtigheid: -10~50⁰C / 35 ~ 85% RH zonder rafelen of condensatie
Nauwkeurige meetmogelijkheden
Uiterst nauwkeurige CMoS-sensor met unieke algoritmenUltrahoge lineaire nauwkeurigheid voor contactloze, slijtagevrije metingen.
Paneelintroductie:
6,0 um hoge resolutie
Het gebruiksgemak van uiterst nauwkeurige metingen met een resolutie tot 6,0 um en het digitale LED-display maken het bruikbaar voor gebruik op verschillende productielocaties over de hele wereld
Digitaal beeld
De hoeveelheid verplaatsing is eenvoudig te controleren en tegelijkertijd in te stellen.
IP67-beschermingsconstructie
Dankzij de IP67-bescherming kan hij zelfs in omgevingen met veel vocht en stof worden gebruikt. In het montagegat is een metalen voering geïnstalleerd, die stevig langs de omtrek kan worden aangebracht met een koppel van 0,8 N.m.
Makkelijk te installeren
De functies van de controller zijn allemaal geïntegreerd in de sensor, waardoor het niet nodig is om een aparte controller te installeren, wat de benodigde ruimte bespaart.
NPN/PNP-polariteit wordt ondersteund
Door het omzetten van de knop kan op één product NPN/PNP-polariteit worden toegepast, waardoor de nummerregistratie voor service en onderhoud wordt verminderd.
Analoge bedrading:

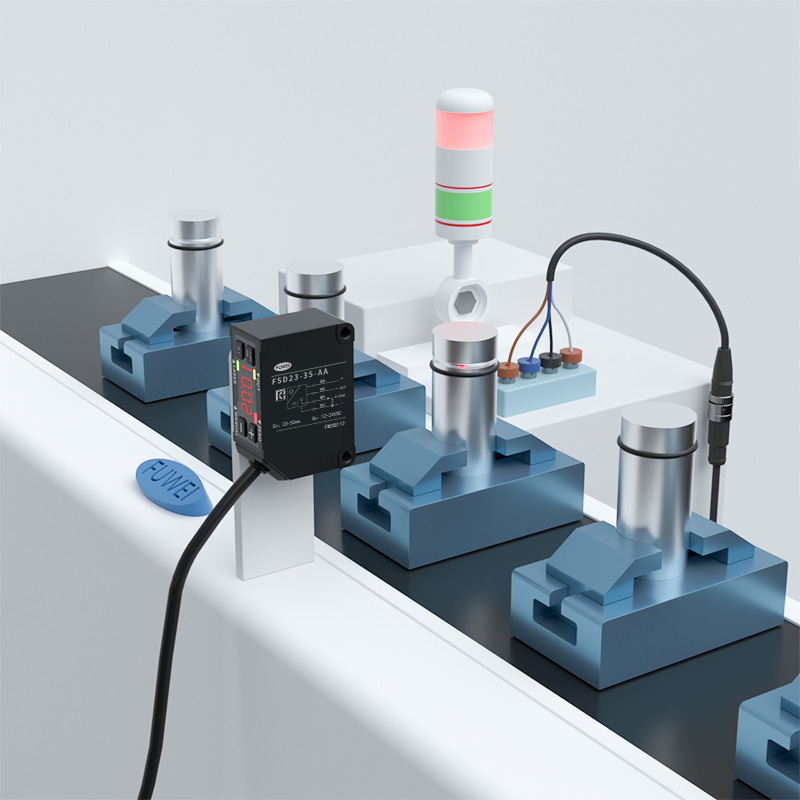

Toepassingsshowcase:
Grijper afstandsmeting
Detectie van doseernaald
Controle van de bordhoogte
Automatische toortshoogteregeling
Productweergave:
Productafmetingen:
Modi en basisbewerkingen:
Hoe u tussen modi kunt schakelen

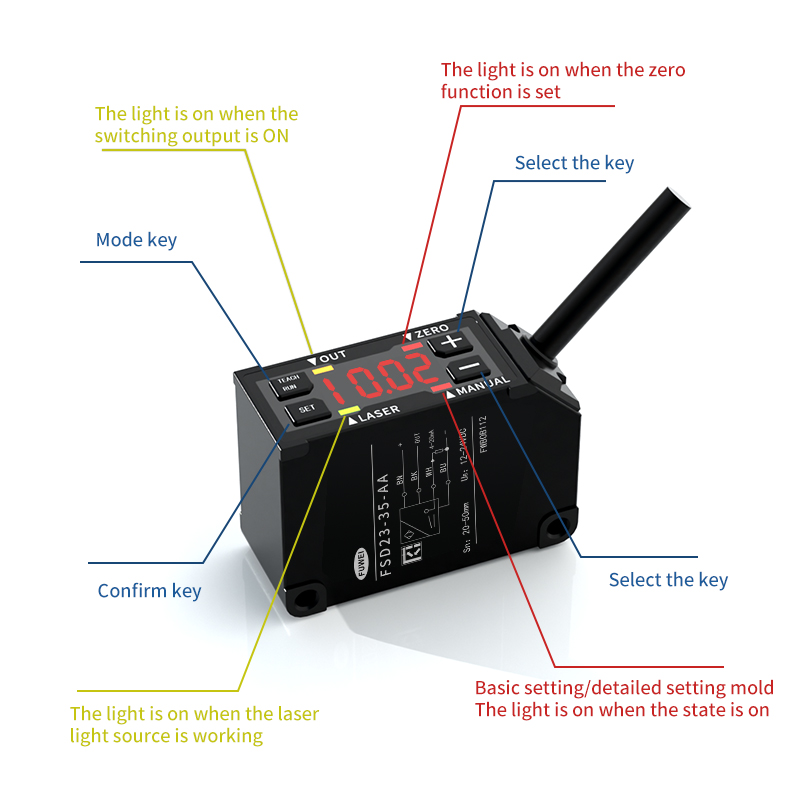

Druk één keer op de "ZERO/RUN"-knop om terug te keren naar de detectiemodus. Wanneer de "MANUAL"-indicator in de basisinstellingsmodus of de gedetailleerde instelmodus staat, brandt het indicatielampje.
Hoe u de parameterwaarde instelt
"+" en "Eén" knoppen: Stel de selectie van items in. Aanpassing van de ingestelde waarde. "ZERO/RUN" knop: Druk één keer om terug te gaanDetectiemodus.
Specificaties:
Analoge stroom 4-20mA Analoge spanning 0-10V Laserindicator: groen / nulresetindicator: rood Uitgangsindicator: Oranje / Modusindicator: Rood
Onderdeel nummer
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485-communicatie
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kabeltypers-485 communicatie
/
/
/
FSD23-150-RS485
Centrum van meetbereik
15 mm
35 mm
100 mm
150 mm
Meetbereik
±5mm
±15mm
±50mm
±100mm
Lichtbron
Medium. Golflengte
Rode laserdiode (golflengte 650 nm)
Max. uitgangsvermogen
390 μW
1mW
Laserklasse
IEC/JIS
Klas 1
Klasse2
FDA
KLASSE I
KLASSE II
Vlekgrootte*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Lineariteit
±0,1% V.S.
±0,1% V.S.
±0,1% V.S.
±0,5% V.S.
Herhaalbaarheid*2
1μm
6μm
20μm
60μm
Bemonsteringsperiode
500 μs / 1000 μs / 2000 μs / 4000 μs / AUTOMATISCH
Temperatuurdrift (typische waarde)
±0,02% FS/⁰C
±0,02% FS/⁰C
±0,05% FS/⁰C
±0,08% FS/⁰C
Indicator
MF (meerdere functies) Ingang
Laser UIT, Lesgeven, Sample & Hold, Eén opname, Nul-reset
Controle-uitgang
NPN/PNP max.100mA/DC30V ((restspanning 1,8 V max.)
Huidige consumptie
Maximaal 70 mA.
Analoge stroom
Uitgang 4-20mA, toegestane belastingsweerstand onder 300Ω
Analoge spanning
Uitgang 0-10V, uitgangsimpedantie 100Ω
Beveiligingscircuit
Omgekeerde verbindingsbescherming, overstroombeveiliging
Beschermingscategorie
IP67 inclusief aansluitgedeelte
Bedrijfstemperatuur/vochtig.
-10~50⁰C / 35 ~ 85% RH zonder rafelen of condensatie
Opslagtemp./vochtig.
-20 ~ 60⁰C / 35 ~85%/RV
Omgevingsverlichting
Zonlicht: maximaal 20.000 lx. / Gloeilamp: max. 3.000 lx.
Trillingsbestendigheid
10 ~ 55 Hz, dubbele amplitude 1,5 mm, X, Y, Z gedurende 2 uur
Schokbestendigheid
500 mm/s2 (ca. 50G) X,Y,Z elk 3 keer
Materiaal
Aluminium
Gewicht
Ongeveer. 60g
De specificaties zijn gebaseerd op de staat, tenzij anders aangegeven: Omgevingstemperatuur: 23⁰C,
Voedingsspanning: 24 VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: midden van bereik, testobject: wit keramiek
*1 Gedefinieerd met middensterkte 1/e2(13,5%) in het midden. Er kan sprake zijn van leklicht dat afwijkt van de opgegeven vlekgrootte. De sensor kan
worden beïnvloed als er zich een sterk reflecterend object in de buurt van het detectiegebied bevindt.
