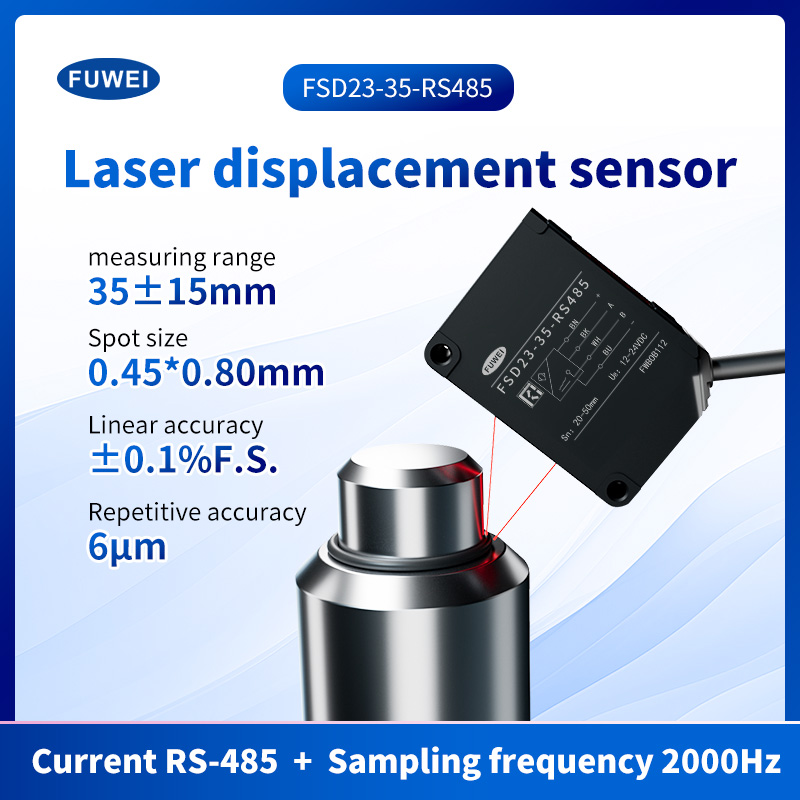

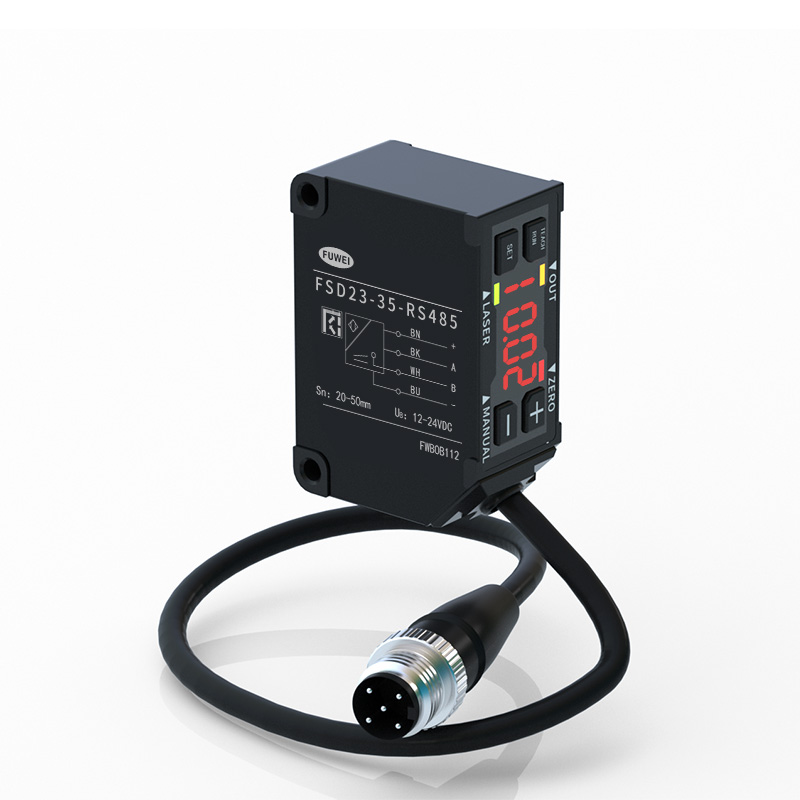

Meetbereik 35 mm laser verplaatsingssensor

Model:FSD23-35-RS485
Meetbereik 35 mm laser verplaatsing sensor meetbereik 35 mm laser verplaatsing sensor meetcentrum afstand ： 35 mm Meetbereik ： ± 15 mm Lineariteit: ± 0,1%F.S. Herhaalbaarheid ： 6μm Besturingsuitgang ： NPN/PNP MAX.100MA/DC30V ((Residual Voltage 1,8 V Max.) Leveringsspanning ： 24VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, METING DANG: Midden van bereik, testobject: wit keramiek Analoge spanningsuitgang ： Uitgang 0-10V, uitgangsimpedantie 100Ωanalog stroomuitgang ： Uitgang 4-20 mA, toegestane belastingweerstand onder 300Ω Bescherming: IP67 Operationele temp./humid.ief
Stuur onderzoekPDF-download
Productomschrijving

Meetbereik 35 mm laserverplaatsingssensor Productkenmerken:

Onderdeelnummer: FSD23-35-RS485

Meetcentrum afstand ： 35 mm

Meetbereik ： ± 15 mm

Lineariteit: ± 0,1%F.S.

Herhaalbaarheid ： 6μm

Besturingsuitgang ： NPN/PNP MAX.100MA/DC30V ((Residual Voltage 1,8 V Max.)

Leveringsspanning ： 24VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, METING DANG: Midden van bereik, testobject: wit keramiek

Analoge spanningsuitgang ： Uitgang 0-10V, uitgangsimpedantie 100Ωanalog stroomuitgang ： Uitgang 4-20 mA, toegestane belastingweerstand onder 300Ω

Bescherming: IP67

Bedrijfstemperatuur/vochtigheid: -10~50⁰C / 35 ~ 85% RH zonder rafelen of condensatie
























Specificaties:

Onderdeelnummer

Analoge stroom

4-20MA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Analoge spanning

0-10v

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV

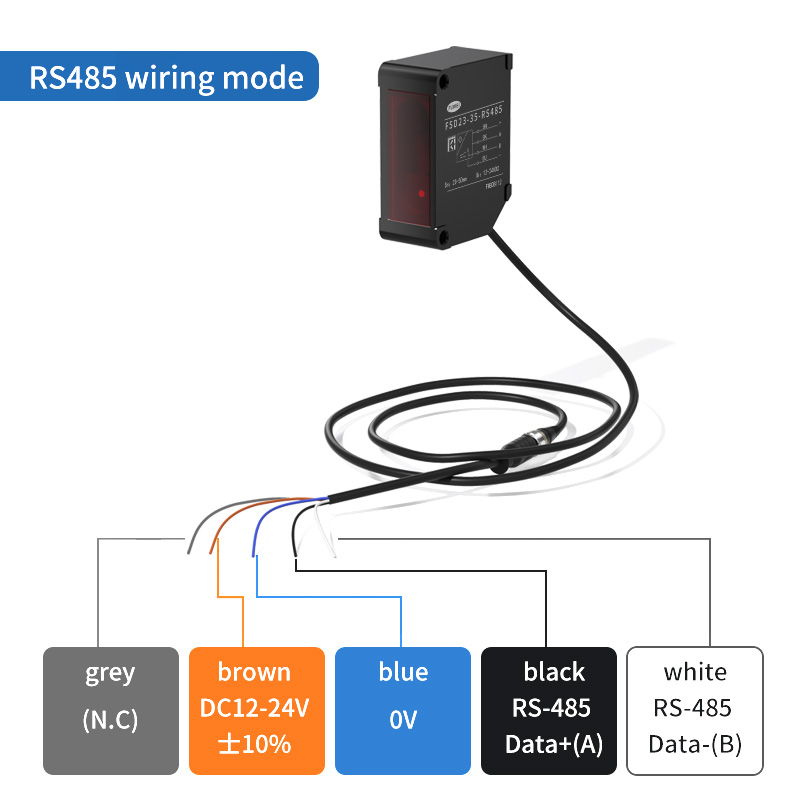

RS-485 communicatie
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Cable Typers-485 communicatie
 /
 /
 /
 FSD23-150-RS485

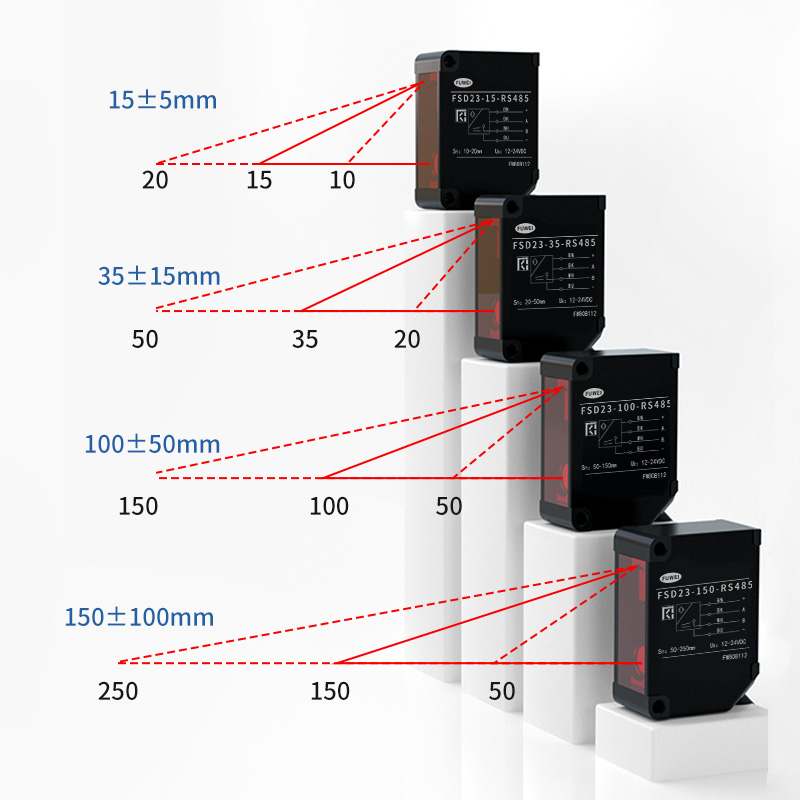

Midden van meetbereik
 15 mm
 35 mm
 100 mm
 150 mm
Meetbereik
 ± 5 mm
 ± 15 mm
 ± 50 mm
 ± 100 mm
Lichtbron
 Medium. Golflengte
 Rode laserdiode (golflengte 650 nm)
Max. uitgangsvermogen
 390 μW
 1ww
Laserklasse
 Iem/de zijne
 Klasse1
 Klasse2
FDA
 Klasse I
 Klasse II
Spotgrootte*1
 0,5*0,7 mm
 0,45*0,80 mm
 0,6*0,7 mm
 0,5*0,55 mm
Lineariteit
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,5% F.S.
Herhaalbaarheid*2
 1 mm
 6 μm
 20 mm
 60 mm
Bemonsteringsperiode
 500ms / 1000ms / 2000ms / 4000ms / auto
Temperatuurafwijking (typische waarde)
 ± 0,02% F.S./⁰c
 ± 0,02% F.S./⁰c
 ± 0,05% F.S./⁰c
 ± 0,08% F.S./⁰c

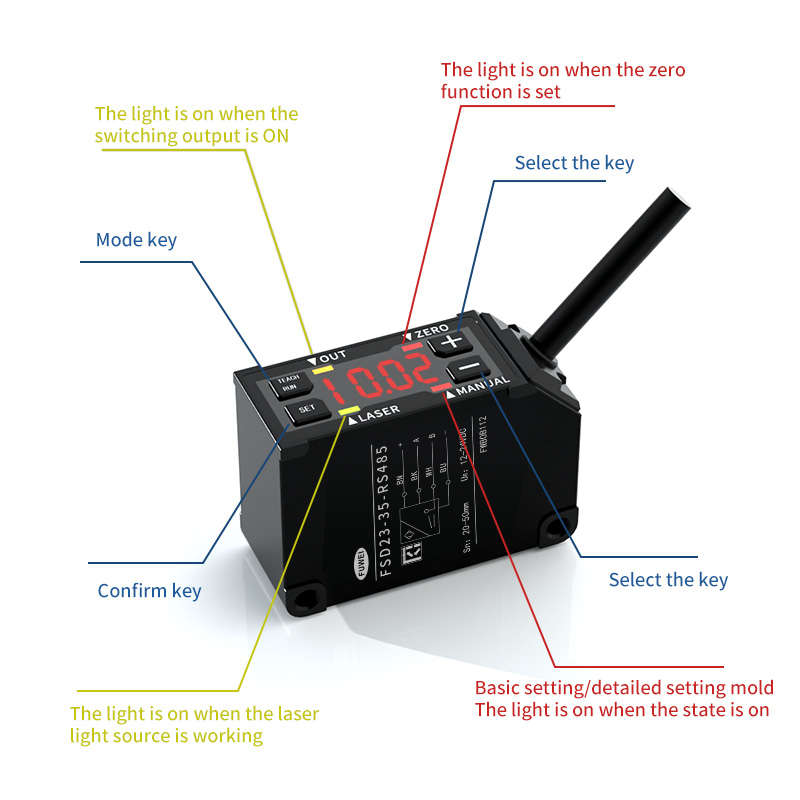

Indicator

Laserindicator: groen / nul reset -indicator: rood

Uitgangsindicator: Oranje / modusindicator: rood
MF (meervoudige functie) invoer
 Laser UIT, Lesgeven, Sample & Hold, One shot, Nul reset
Besturingsuitgang
 NPN/PNP MAX.100MA/DC30V ((restspanning 1,8 V max.)
Huidige consumptie
 70 mA max.
Analoge stroom
 Uitgang 4-20 mA, toegestane belastingweerstand onder 300Ω
Analoge spanning
 Uitgang 0-10V, uitgangsimpedantie 100Ω
Beschermingscircuit
 Reverse verbindingsbeveiliging, over huidige bescherming
Beschermingscategorie
 IP67 inclusief verbindingsgedeelte
Operationele temp./humid.
 -10 ~ 50⁰c / 35 ~ 85% RV zonder te bevriezen of condensatie
Opslagtemperatuur/humid.
 -20 ~ 60⁰c / 35 ~ 85% / RH
Omgevingsverlichting
 Zonlicht: maximaal 20.000 lx. / Gloeilamp: max. 3.000 lx.
Trillingsweerstand
 10 ~ 55Hz, dubbele amplitude 1,5 mm, x, y, z gedurende 2 uur
Schokweerstand
 500 mm/s2 (ongeveer 50 g) x, y, z 3 keer elk
Materiaal
 Aluminium
Gewicht
 Ca. 60 g
De specificaties zijn gebaseerd op de conditie tenzij anders aangewezen: omgevingstemperatuur: 23⁰c,
Leveringsspanning: 24VDC, bemonsteringsperiode: 500 μs, gemiddelde: 64, meetafstand: centrum van bereik, testobject: wit keramiek
*1 gedefinieerd met middensterkte 1/E2 (13,5%) in het midden. Er kan een ander leklicht zijn dan de opgegeven spotgrootte. De sensor kan
worden beïnvloed als er zich een sterk reflecterend object in de buurt van het detectiegebied bevindt.
*2 512 Gemiddelde tijd

Klein van formaat en sterke functionaliteit

Een verscheidenheid aan kernfunctionele voordelen voor uw gebruik
