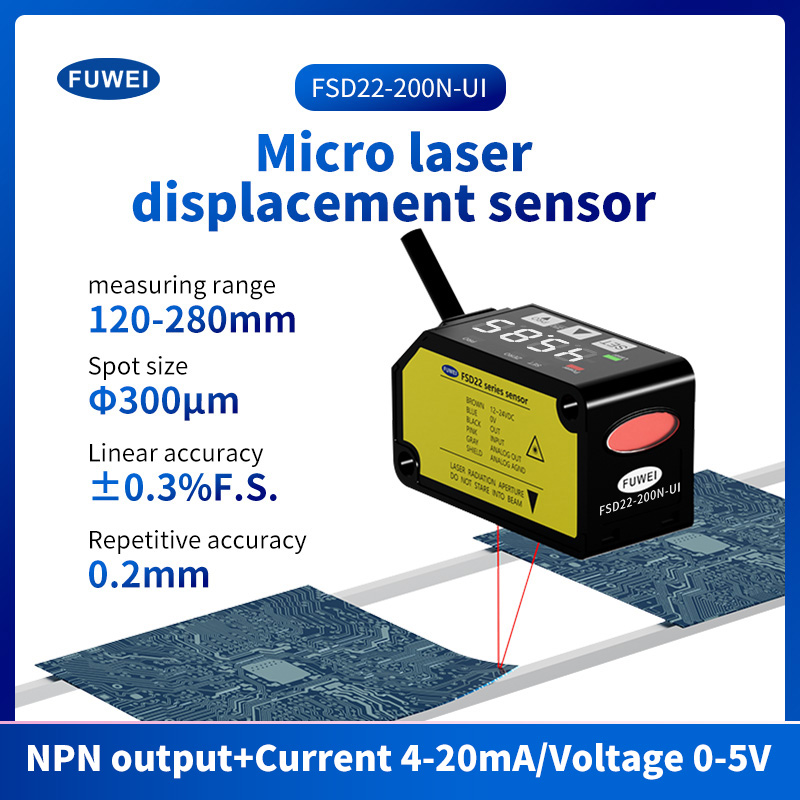

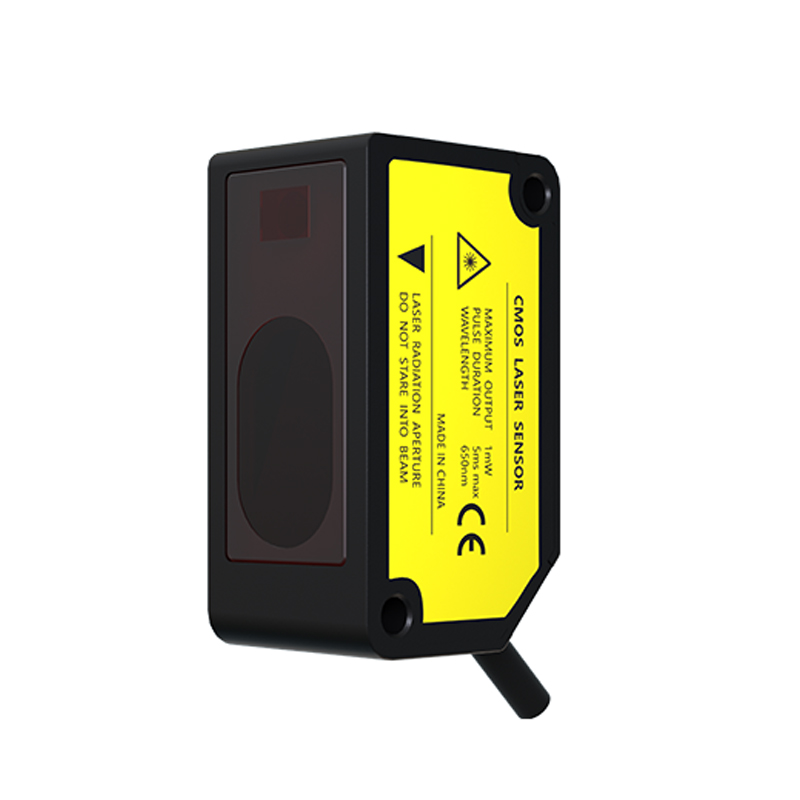

CMOS -type miniatuur laser verplaatsingsbereik sensor

Model:FSD22-200N-UI

CMOS-type miniatuur laser verplaatsingsbereik sensor onderdeelnummer ： FSD22-200N-UI Meetcentrum Afstand ： 200 mm Meetbereik ： ± 80 mm Lineariteit: ± 0,3%F.S. Balkdiameter ： Ø300μm Herhaalbaarheid ： 200μm Besturingsuitgang ： NPN Leveringsspanning ： 12 tot 24V DC ± 10% Analoge spanningsuitgang ： Uitgangsbereik: 0 tot +5V (bij alarm: +5.2V) Analoge stroomuitgang ： Uitgangsbereik: 4 tot 20 mA (bij alarm: 0MA) Reactietijd ： Schakelbaar tussen 1,5 ms / 5ms / 10ms Bescherming: IP67 Omgevingstemperatuur ： -10 tot +45 ° C (geen dauwcondensatie of ijsvorming toegestaan), opslag: -20 tot +60 ° C Kabel: 0,2 mm2 composietkabel met 5 core, 2m lang

Stuur onderzoek PDF-download

Productomschrijving

CMOS -type miniatuur laser verplaatsingsbereik Sensor Productkarakteristieken:

ParT-nummer ： FSD22-200N-UI CMOS Type Miniature Laser verplaatsingsbereiksensor

Meting middenafstand: 200 mm

Meetbereik ： ± 80 mm

Lineariteit: ± 0,3%F.S.

Balkdiameter ： Ø300μm

Herhaalbaarheid ： 200 mm

Besturingsuitgang ： NPN

Leveringsspanning ： 12 tot 24V DC ± 10%

Analoge spanningsuitgang ： Uitgangsbereik: 0 tot +5V (bij alarm: +5.2V)

Analoge stroomuitgang ： Uitgangsbereik: 4 tot 20 mA (bij alarm: 0MA)

Reactietijd ： Schakelbaar tussen 1,5 ms / 5ms / 10ms

Bescherming: IP67

Omgevingstemperatuur ： -10 tot +45 ° C (geen dauwcondensatie of ijsvorming toegestaan), opslag: -20 tot +60 ° C

Kabel: 0,2 mm2 composietkabel met 5 core, 2m lang

Parameterspecificaties:

Type	Meting Type midden 30 mm	Meting midden 50 mm type	Meting midden 100 mm type	Meting middelpunt 200 mm type	Meting Type midden 400 mm
Analog+NPN -uitgang	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Analoge+PNP-uitgang	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
Meetcentrum afstand	30 mm	50 mm	100 mm	200 mm	400 mm
Meetbereik	± 5 mm	± 15 mm	± 35 mm	± 80 mm	± 200 mm
Balkdiameter (noot 3)	Ca. Ø50μm	Ca. Ø70μm	Ongeveer. ø120μm	Ca. Ø300μm	Ca. Ø500μm
Herhaalbaarheid	10 mm	30 mm	100 mm	200 mm	300 μm (meetafstand 200 tot 400 mm) 800 μm (meetafstand 400 tot 600 mm)
Lineariteit	± 0,3%F.S.			± 0,3%F.S.	± 0,3%F.S. (Meetafstand 200 tot 400 mm) ± 0,4%F.S. (Meetafstand 400 tot 600 mm)
Temperatuurkarakteristiek	0,03%F.S./° C
Lichtbron	Red Semiconductor Laser Class 2 [JIS / IEC / GB / FDA (Opmerking 2)] Max. Uitgang: 1 MW, emissiepiekgolflengte: 655 nm
Voedingsspanning	12 tot 24 V DC ±10%, rimpel P-P 10% of minder
Stroomverbruik	40 mA of minder (bij 24 V DC voedingsspanning), 65 mA of minder (bij 12 V DC voedingsspanning)
Besturingsuitgang	NPN open-collector-transistor • Maximale gootsteenstroom: 50ma • Toegepaste spanning: 30V DC of minder (Tussen de besturingsuitgang tot 0V) • Restspanning: 1,5 V of minder (Bij 50 mA zinkstroom) • Lekstroom: 0,1 ma of minder			PNP open-collector transistor • Maximale bronstroom: 50ma • Toegepaste spanning: 30V DC of minder (Tussen de besturingsuitgang tot +V) •Residuele spanning: 1,5 V of minder (Bij 50 mA bronstroom) • Lekstroom: 0,1 ma of minder
	Schakelbaar licht op of donker
	Incorporated (Auto Reset Type)

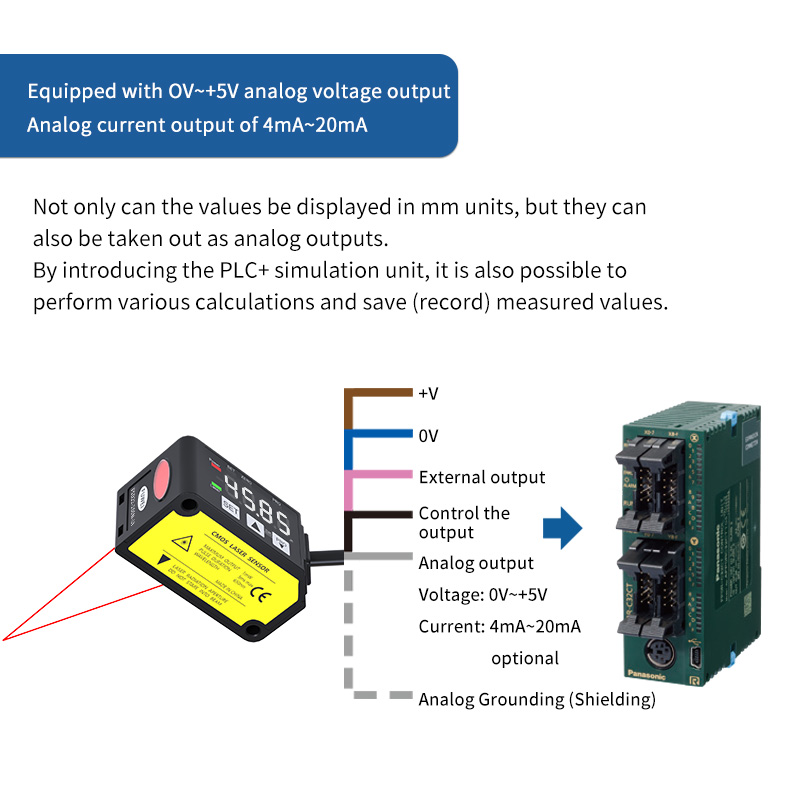

Analoge uitgang	Analoge spanningsuitgang	• Uitgangsbereik: 0 tot +5V (bij alarm: +5.2V) • Uitgangsimpedantie: 100Ω
	Analoge stroomuitgang	• Uitgangsbereik: 4 tot 20 mA (bij alarm: 0MA) • Laadimpedantie: 300Ω of minder
Reactietijd	Schakelbaar tussen 1,5 ms / 5ms / 10ms
Externe invoer	NPN Non-Contact Input • Inputvoorwaarden Ongeldig: +8 tot +V DC of open Geldig: 0 tot +1.2V DC •Ingangsimpedantie: Ca. 10kΩ			PNP Non-Contact Input • Inputvoorwaarden Ongeldig: 0 tot +0.6V DC of open Geldig: +4 tot +V DC • Input -impedantie: ca. 10kΩ
Bescherming	IP67 (IEC)
Mate van vervuiling	2
Omgevingstemperatuur	-10 tot +45 ° C (geen dauwcondensatie of ijsvorming toegestaan), opslag: -20 tot +60 ° C
Omgevingsvochtigheid	35 tot 85% RH, opslag: 35 tot 85% RH
Omgevingsverlichting	Gloeilamp: acceptatieoppervlak verlichtingsverlichting 3.000ℓx of minder
Bedieningshoogte	2.000 m of minder
Kabel	0,2 mm2 5-core composietkabel, 2m lang
Materiaal	Behuizing: aluminium gegoten, voorkant: acryl
Gewicht	ca. 85 g (inclusief kabel)
Toepasselijke standaard	EMC Richtlijn Compliance, FDA -standaard, UL -herkenning
OPMERKINGEN:
1) Leveringsspanning: 24V DC, omgevingstemperatuur: +20 ° C, responstijd: 10ms en analoge uitgangswaarde van de afstand van het meetcentrum worden gebruikt voor niet -gespecificeerde meetomstandigheden. Het onderwerp is wit keramiek.
2) Dit is gebaseerd op de FDA-standaard, volgens Laser Notice nr. 50 van de FDA-standaard.
3) Dit is de grootte in de afstand van het meetcentrum. Deze waarden werden gedefinieerd met behulp van 1/E2 (ongeveer 13,5%) van de middelste lichtintensiteit. Vanwege het leklicht buiten het gespecificeerde gebied kan de reflectie rond het detectiepunt hoger zijn dan op het punt en dit kan de meetwaarde beïnvloeden.
