Laserverplaatsingsafstandsensor

Model:FSD11-30-AA-M
Laserverplaatsingsafstandssensor Meetbereik: 25-35 mm Uitgangsmodus: met schakelen, huidige 4-20 mA Lineariteitsnauwkeurigheid: ± 0,1% F.S. (25-35 mm) Herhaalbaarheid: 5um Resolutie: 2.5UM Spotgrootte: φ0,5 mm bij 30 mm Reactietijd ： 2ms/16ms/40ms Omgevingslichtweerstand: gloeilamp ≥ 3000Lux Bedieningspaneel: OLED Digital Display Temperatuurafwijking: ± 0,02%F.S./° C
Stuur onderzoekPDF-download
Productomschrijving

Laserverplaatsingsafstandssensor Productkenmerken:

Meetbereik: 25-35 mm

Uitgangsmodus: met schakelen, huidige 4-20 mA

Lineariteitsnauwkeurigheid: ± 0,1% F.S. (25-35 mm)

Herhaalbaarheid: 5um

Resolutie: 2.5UM

Spotgrootte: φ0,5 mm bij 30 mm

Reactietijd ： 2ms/16ms/40ms

Omgevingslichtweerstand: gloeilamp ≥ 3000Lux

Bedieningspaneel: OLED Digital Display

Temperatuurafwijking: ± 0,02%F.S./° C











Specificatie


Standaard

Type



 RS-485
 FSD11-30-RS485
 FSD11-50-RS485
 FSD11-85-RS485

4-20MA
 FSD11-30-AA
 FSD11-50-AA
 FSD11-85-AA

Hoog

Precisietype



 RS-485
 FSD11-30-RS485-M
 FSD11-50-RS485-M
 FSD11-85-RS485-M

4-20MA
 FSD11-30-AA-M
 FSD11-50-AA-M
 FSD11-85-AA-M

Meeteenheid

Centrale afstand



 30 mm
 50 mm85 85 mm
Meetbereik
 5 mm
 15 mm
 25 mm
F.S.
 10 mm
 30 mm
 50 mm
Lineariteit
 Standaardtype: RS485:+0,3%Fs.; 4-20 mA: ± 0,4%FS
Hoog precisietype: RS485:+0,1%Fs.; 4-20 mA: ± 0,1%FS
Voedingsspanning
 RS-485: 10..30VDC; 4 ... 20MA: 12 ... 24VDC
Powerconsumptie
 <700MW
LADEN
 200 mA
Druk
 <2.5V
Lichtbron
 Rode laser (650 nm); Laserlevel: Klasse 2
Spotgrootte
 Ф0.5mm@30nm
 Ф0.5mm@50nm
 Ф0.5mm@85nm

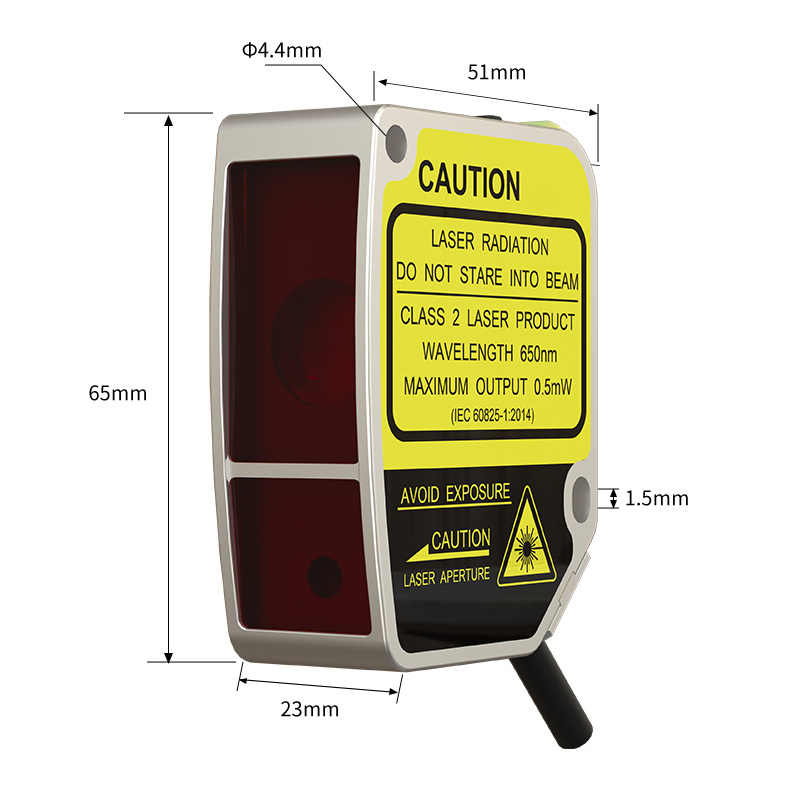

Maat
 65*51*23 mm
Resolutieverhouding
 2.5um@30mm
 10um@50 mm
 30um@85 mm
Herhaalbaarheid
 5um
 20um
 60um
Output1
 Digitale hoeveelheid: RS-485 (ondersteunt ModBus-protocol); Analoge hoeveelheid: 4-20 mA (belastingsweerstand <390 Ω)
Output2
 Schakelhoeveelheid: push-pull/npn/pnp en NO/NC kan worden ingesteld
Afstandsinstelling
 RS-485: Knop/RS-485-instelling; 4 ... 20MA: sleutelinstellingen

Temperatuur

Drift

 0,08%F.S./° C
 0,02%fs./° C
 0,04%fs./° C
Reactietijd
 2ms/16ms/40ms kan worden ingesteld
Pilootlamp

Power Indicator: groene LED; Actie -indicator: rode LED; alarmindicatie: gele led
Weergavescherm
 OLED -scherm (maat: 14*10,7 mm)
Ingebouwde functies
 Slave-adres en poortsnelheidsinstelling · Parameterquery · Venster LerZero Set · Product zelfcontrole · Uitgangsinstelling · Lerbergde instelling met één punt · Analoge kaartinstellingen

Beschermingscircuit


 Bescherming van kortsluiting, bescherming van omgekeerde polariteit, bescherming van overbelasting

Gebruiksomgeving

 Werktemperatuur: -10 ~+50 ° C: opslagomgeving: -20 ~+70 ° C. C. INVIONELEHUMIDIDE: 35% ~ 85% RV (zonder condensatie)
Weerstand tegen

Omgevingslicht

 Gloeilamp: <3, 000Lux
Beschermingscijfer
 IP67
Materiële kwaliteit
 Shell: aluminium; Lensomslag: PMAA; Displaybord: pc
Trilling

Weerstand

 10 ~ 55Hzdual Amplitude LMM, 2 uur elk in X-, Y- en Z -richtingen

lmpact

Weerstand

 500 m/s² (ongeveer 50 g), 3 keer elk in X-, Y- en Z -richtingen

Verbinding

methode

 2M 5-core/4-core PVC-looddraad (5-core: RS-485 uitgang; 4-core: analogOutput)

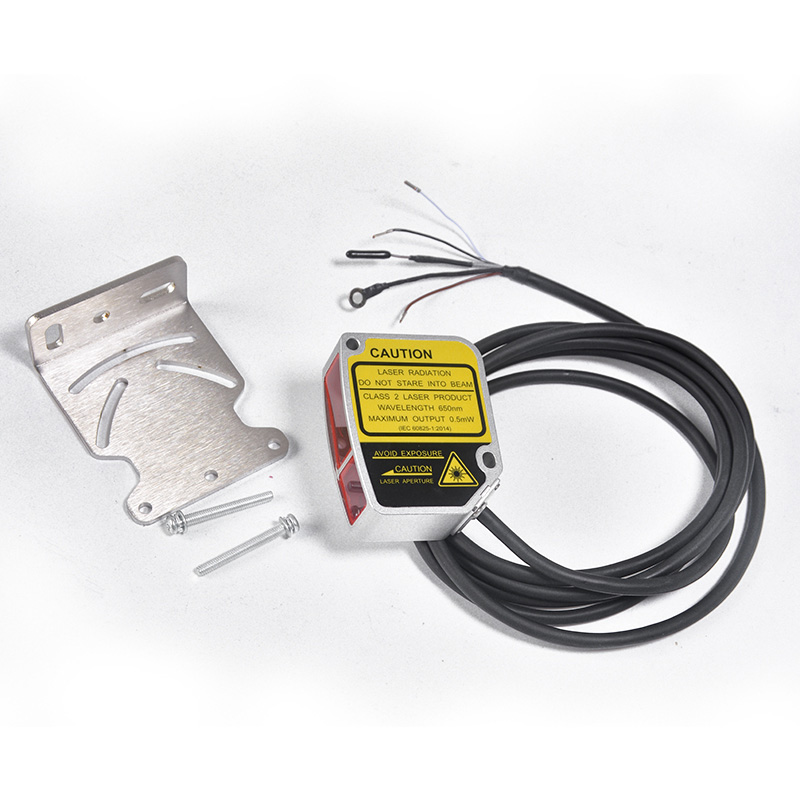

Bijlage
 M4 schroef (lengte 35 mm)*2, moer*2, pakking*2, installatiebeugel, gebruikershandleiding
