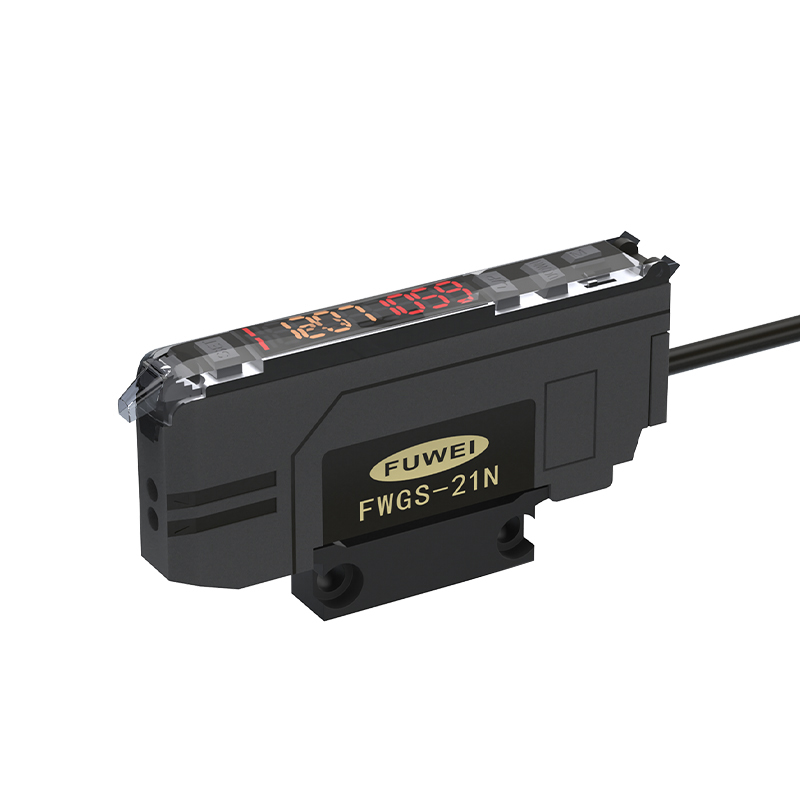

FWGS-21N Elektrische oogcorrectie Anti-shake foto-elektrische kleurensensor:
Ingebouwde RGB driekleurige lichtbron, waardoor de detectie nauwkeuriger wordt;
Lichtverzadiging instelbaar, geschikt voor hoogreflecterende materiaaldetectie;
8-bit digitaal display, intuïtieve bediening;
Wordt geleverd met drie vertragingsmodi, vertraging 0-10S instelbaar;
Eén sleutelset intelligente slotkleur, leermodus kan worden geschakeld; Eenvoudige en gemakkelijke bediening;
Drie detectiemodi kunnen vrij worden geschakeld, uitstekende kleurverschilresolutie, nauwkeurige herkenning van elke kleur.
Gebruiksaanwijzing:

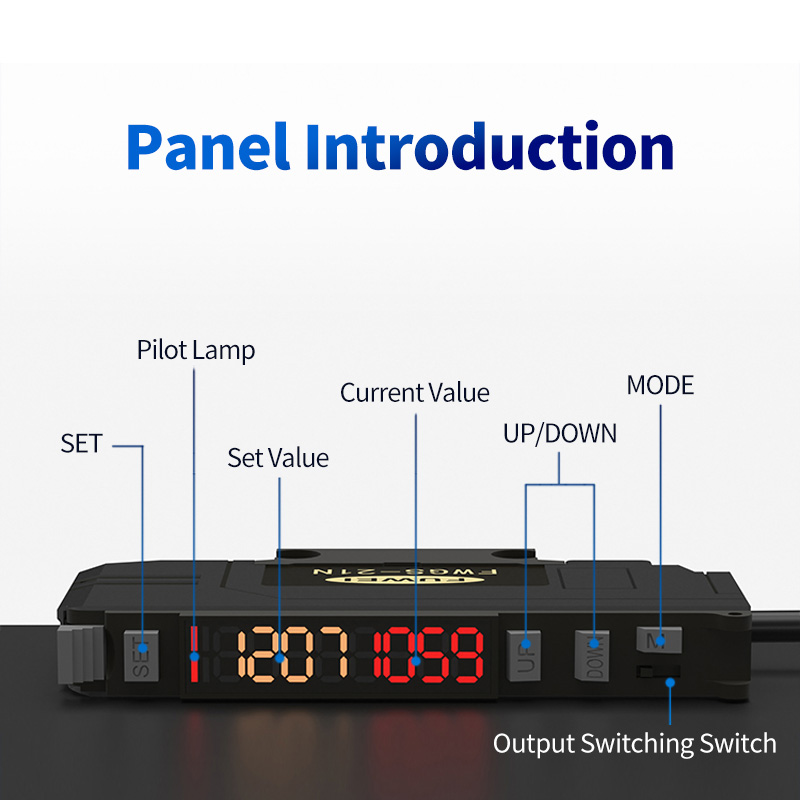

1. Lijn in de MARK-modus de kleur uit die moet worden gedetecteerd en druk één keer op de SET-toets. Verplaats de kleur weg en druk opnieuw op SET om de instelling te voltooien;

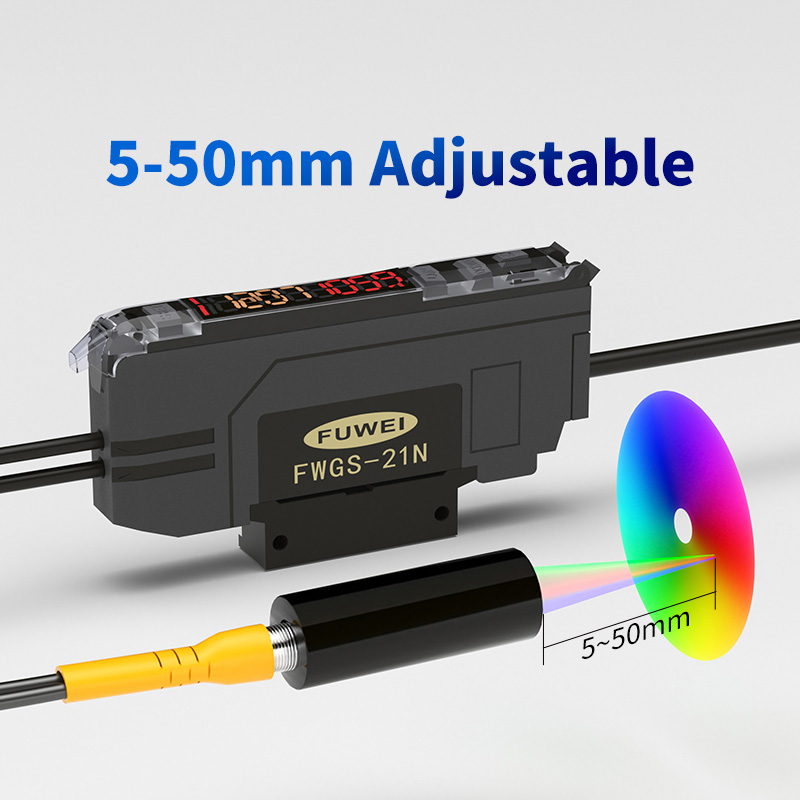

2.Detectieafstand van 5-50 mm;

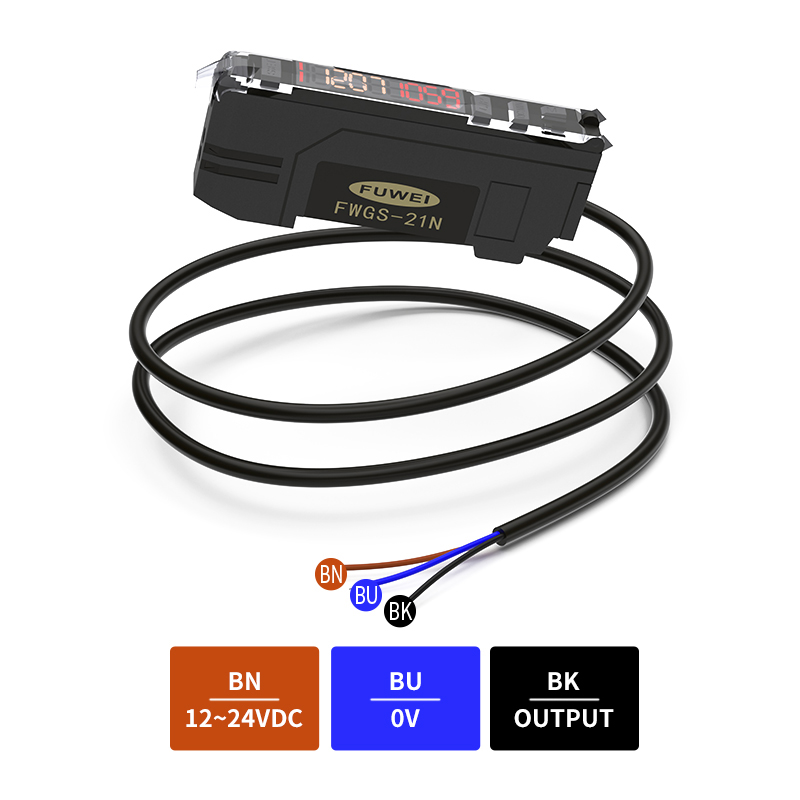

3.Gebruik 12-24VDC, uitgangs-NPN-schakelaarhoeveelheid, bruin aangesloten op de positieve pool van de voeding, blauw aangesloten op de negatieve pool van de voeding, en zwarte signaaluitgang;
4. Drie detectiemodi, drie vertragingsmodi, instelbare vertraging van 0-10 seconden;
5. De kleurenversterker, sonde en scherpstelspiegel worden samen gebruikt voor betere detectieresultaten.
Specificatie:
| Model |
FWGS-21N |
FWGS-21P |
| Uitvoer |
NPN-uitvoer |
PNP-uitvoer |
| Type |
1 uitgangspoort, 1 synchrone ingangspoort, draaduitvoertype |
|
| Controle-uitgang |
BN:+V;BU:OV;BK:signaaluitgang;WH:Externe stuurleiding |
|
| Lichtbron |
RGB tri-primaire lichtgevende diode |
|
| Detectie |
C-modus,Cl-modus,MARK-modus |
|
| Reactietijd |
MARK-modus 50 μs; C- of C1-modus 130 μs |
|
| Uitgangsselectie |
LICHT-AAN/DONKER-AAN |
|
| Voedingsspanning |
12~24VDC±10%pulsatie PP onder 10% |
|
| Omgevingstemperatuur |
-10~55°℃; Tijdens opslag: -20~70℃ |
|
| Luchtvochtigheid |
35~85%RH;Tijdens opslag:35~85%RH |
|
| Energieverbruik |
Standaardmodus: maximaal 300 mW; maximale spanning: 24 V |
|
| Trillingsbestendigheid |
Dubbele amplitude: 1,5 mm, 10-55 Hz (elk 2 uur in de XYZ-richting) |
|
