FGS-22N Kleurensensor Kenmerken:
Ingebouwde driekleurige lichtbron, de beste automatische LED-selectiefunctie;
De detectiefout is instelbaar, waardoor de invloed van de gemeten objectjitter kan worden geëlimineerd;

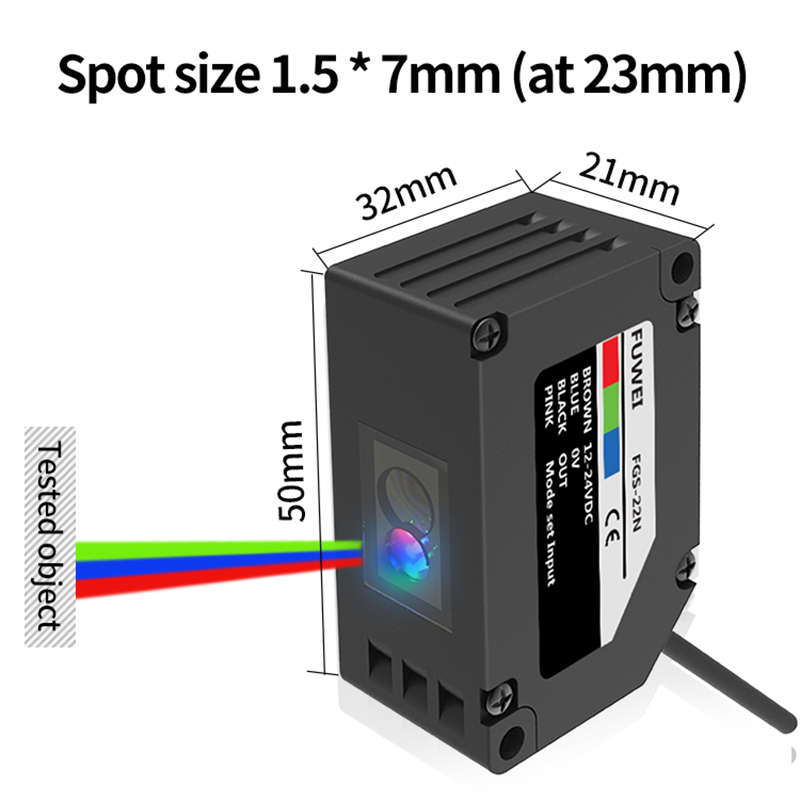

De spotgrootte is ongeveer 1,5 * 7 mm (detectieafstand 23 mm);

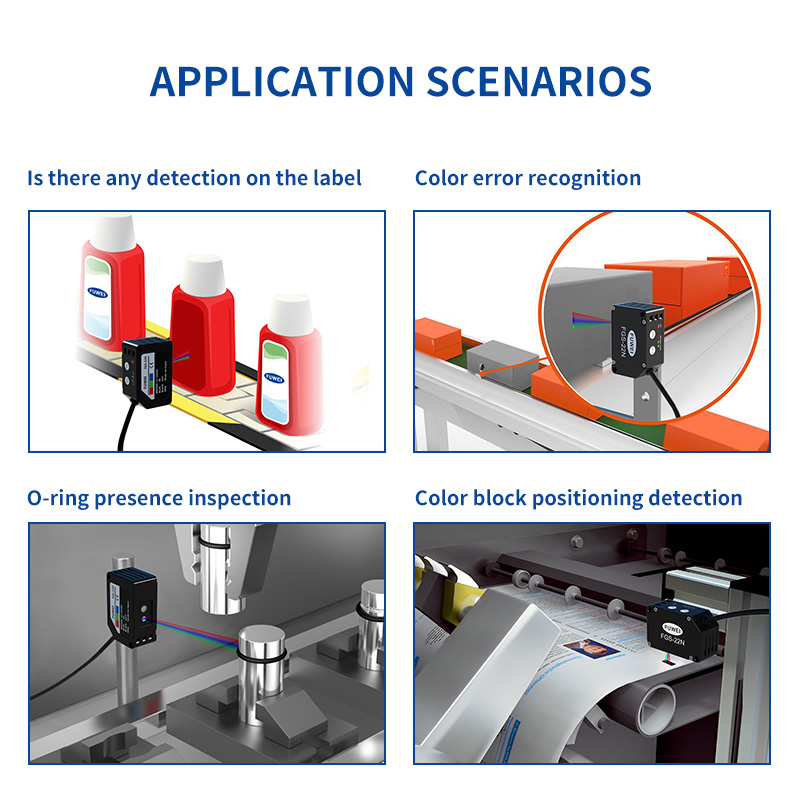

De unieke dual-mode-modus heeft tegelijkertijd de functie van kleurmarkering + kleurdetectie, wat meer toepasbaar is op een breed scala aan scenario's

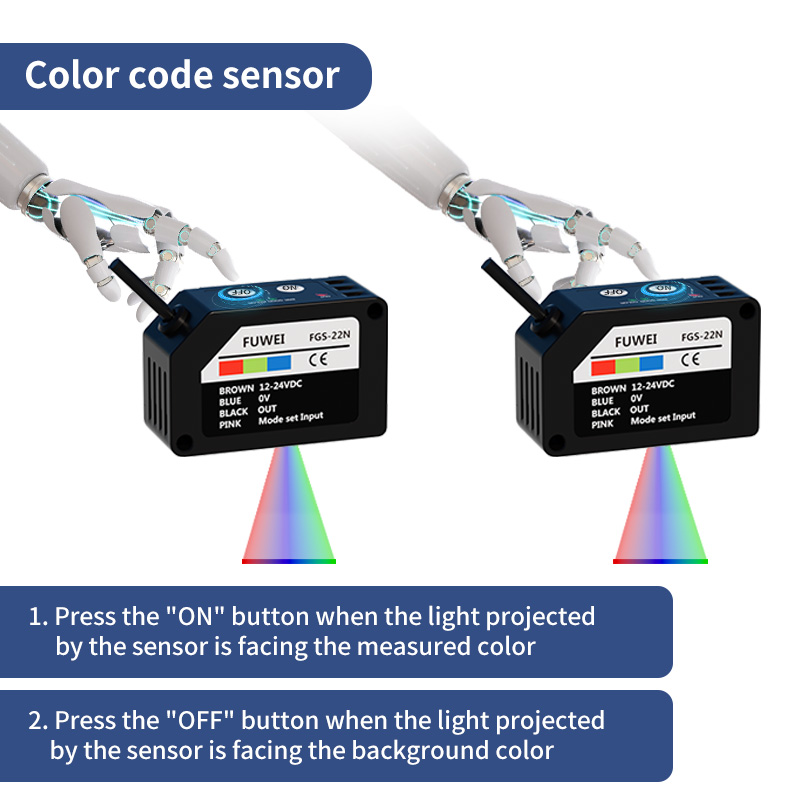

Tweepuntsinstelmodus, de bediening is handiger
Specificatie:
| Model | FGS-22N |
FGS-22P |

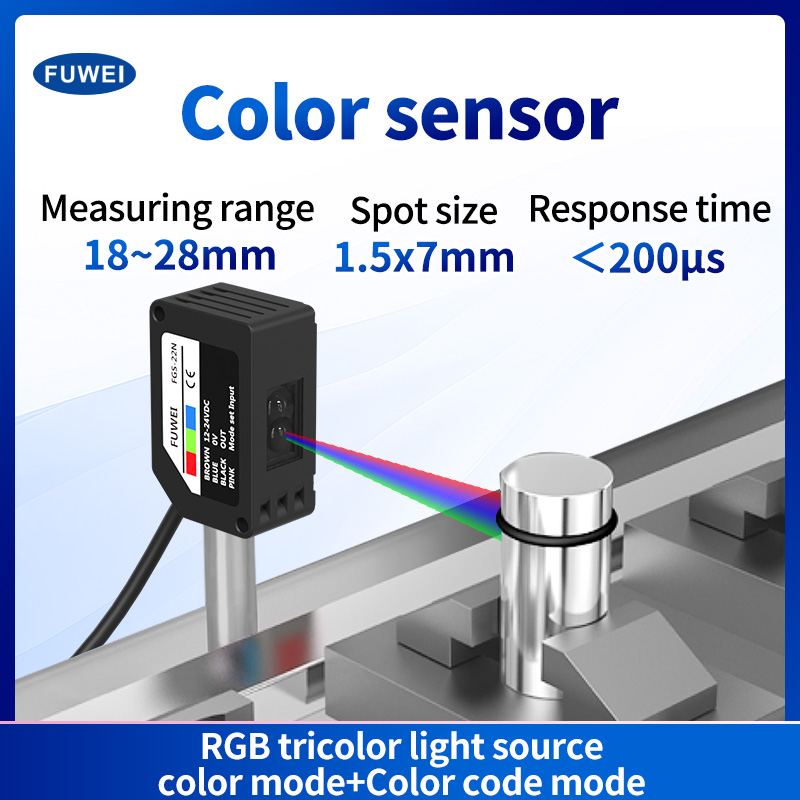

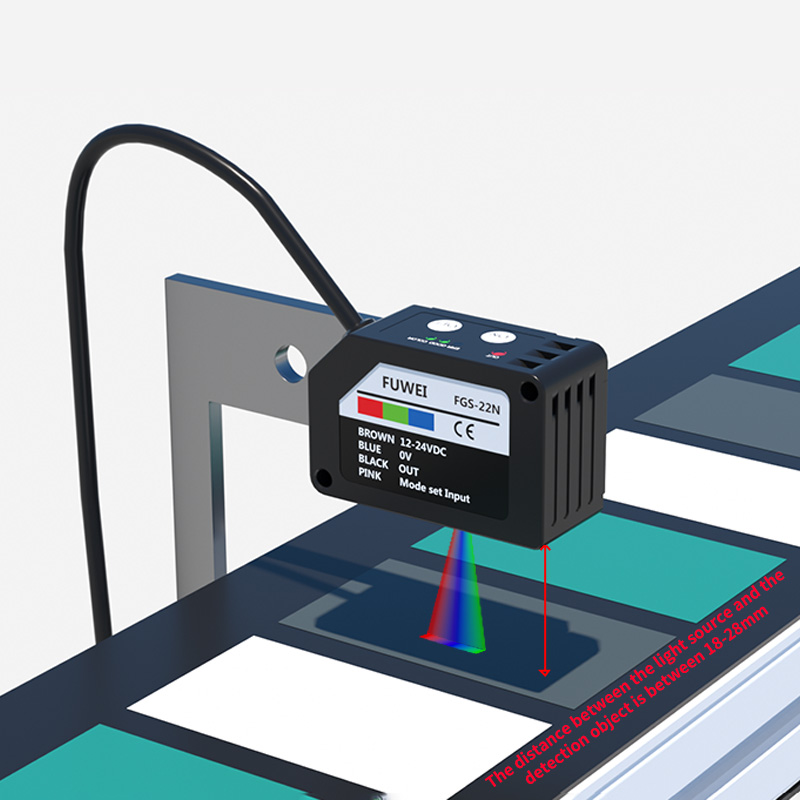

| Detectie afstand |
18,28 mm |
|
| Voedingsspanning |
24VDC±10%Rimpel P-P<10% |
|
| Voedingsspanning |
Composiet LED: rood/groen/blauw (golflengte lichtbron: 640 nm/525 nm/470 mm) |
|
| Huidige consumptie |
Vermogen <850 mW (voedingsspanning is 24 V, verbruiksstroom <35 mA) |
|
| Ingang modusschakelaar |
Kleurmarkeringsmodus: Laag (AAN) 0,0,6 VDC Lekstroom is hieronder 0,5 mA; de ingangsimpedantie bedraagt ongeveer 10 kQ.
Kleurmodus: Hoog (UIT) 12.…+VDC of open
|
Kleurmarkeringsmodus: Laag (UIT) 0,0,6 VDC of operationeel
Kleurmodus: Hoog (AAN) 12…+VDC Lekstroom is minder dan 3mA; De ingangsimpedantie bedraagt ongeveer 10 kQ
|
| Uitvoertype |
NPN open-collectortransistor.de max instroomstroom is 50mA;De aangelegde spanning is lager 30VDC (tussen uitgang en 0V);Residu spanning is minder dan 1,5 V (bij instroom stroom bedraagt 50mA)*
|
PNP open-collectortransistor.de max instroomstroom is 50mA;De aangelegde spanning is lager 30VDC (tussen uitgang en +V);Residu spanning is minder dan 1,5 V (bij instroom stroom bedraagt 50mA) |
| Uitgangsbediening | Kleurmarkeringsmodus: AAN bij detectie van kleurmarkering; Kleurmodus: AAN bij consistentie |
|
| Beveiligingscircuit | Kortsluitingsbeveiliging |
|
| Reactietijd |
<200 μs |
|
| Omgevingstemperatuur |
-1055℃ (geen condensatie, geen condensatie) |
|
| Omgevingsvochtigheid |
35…85%RH (geen condensatie) |
|
| Materiaal behuizing |
Behuizing:PBT;Bedieningspaneel:PC;Bedieningsknop:Silicagel;Lens:PC |
|
| Verbindingsmethode |
2 m kabel (0,2 mm² 4-pins kabel |
|
| Gewicht | Ongeveer 104 g |
|
