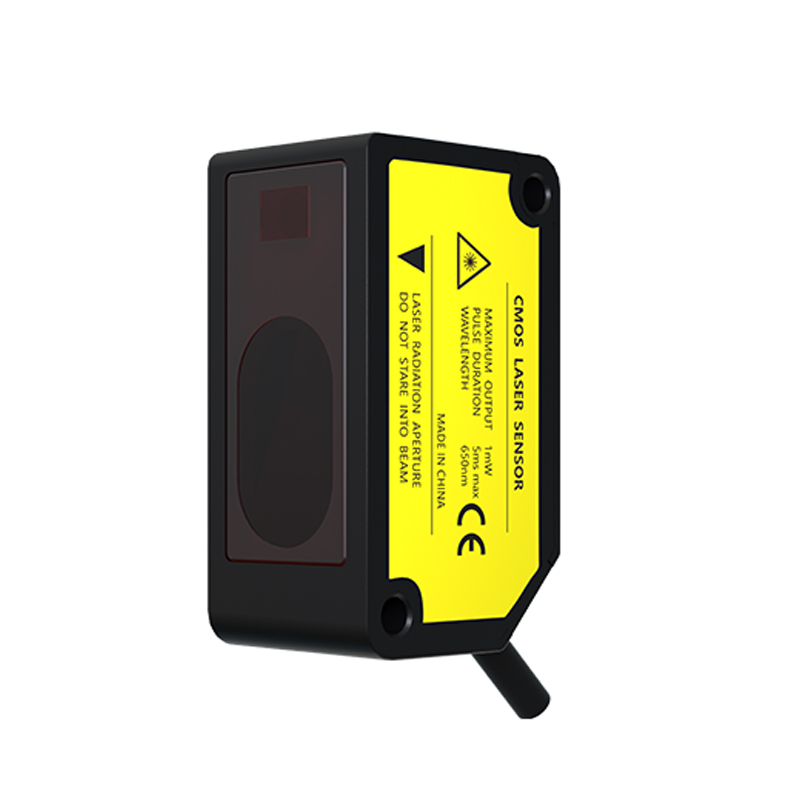

Laserafstand meetsensor

Meting

Type midden 30 mm

Meting

midden 50 mm type

Meting

midden 100 mm type

Meting

middelpunt 200 mm type

Meting

Type midden 400 mm

300 μm (meetafstand 200 tot 400 mm)

800 μm (meetafstand 400 tot 600 mm)

± 0,3%F.S. (Meetafstand 200 tot 400 mm)

± 0,4%F.S. (Meetafstand 400 tot 600 mm)

Red Semiconductor Laser Class 2 [JIS / IEC / GB / FDA (Opmerking 2)]

Max. Uitgang: 1 MW, emissiepiekgolflengte: 655 nm

NPN Open-Collector Transistor

      • Maximale gootsteenstroom: 50ma

      •Toegepaste spanning: 30V DC of minder

                      (Tussen de besturingsuitgang tot 0V)

      •Residuele spanning: 1,5 V of minder

                                  (Bij 50 mA zinkstroom)

      • Lekstroom: 0,1 ma of minder

  PNP open-collector transistor

  • Maximale bronstroom: 50ma

  • Toegepaste spanning: 30V DC of minder

              (Tussen de besturingsuitgang tot +V)

  • Restspanning: 1,5 V of minder

                       (Bij 50 mA bronstroom)

   • Lekstroom: 0,1 ma of minder

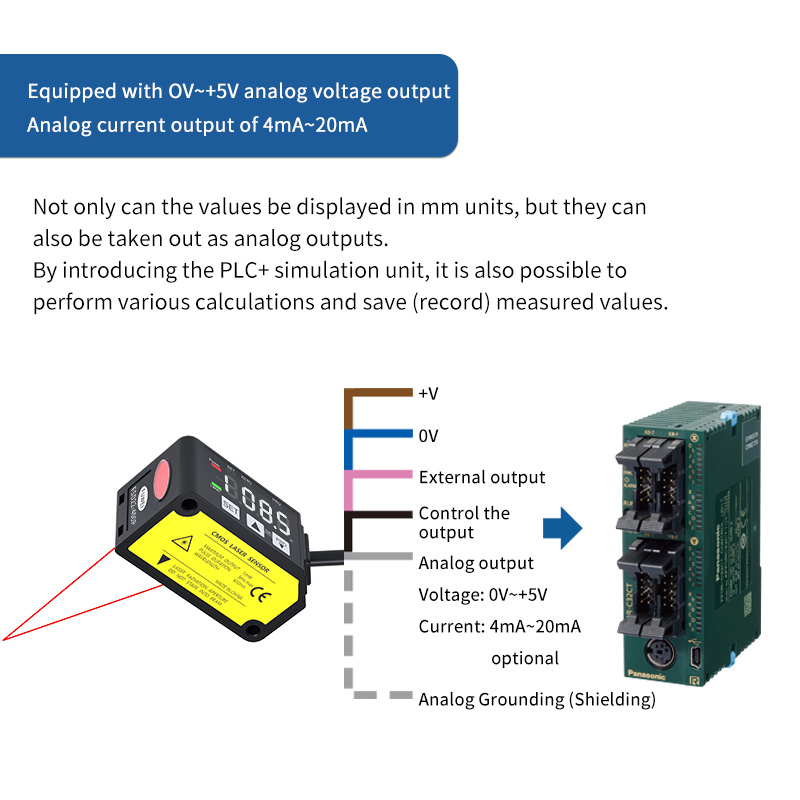

• Uitgangsbereik: 0 tot +5V (bij alarm: +5.2V)

• Uitgangsimpedantie: 100Ω

• Uitgangsbereik: 4 tot 20 mA (bij alarm: 0MA)

• Laadimpedantie: 300Ω of minder

 NPN Non-Contact Input

   • Inputvoorwaarden

     Ongeldig: +8 tot +V DC of Open

     Geldig: 0 tot +1.2V DC

   • Input -impedantie: ca. 10kΩ

  PNP Non-Contact Input

    • Inputvoorwaarden

     Ongeldig: 0 tot +0.6V DC of open

     Geldig: +4 tot +V DC

    • Input -impedantie: ca. 10kΩ
