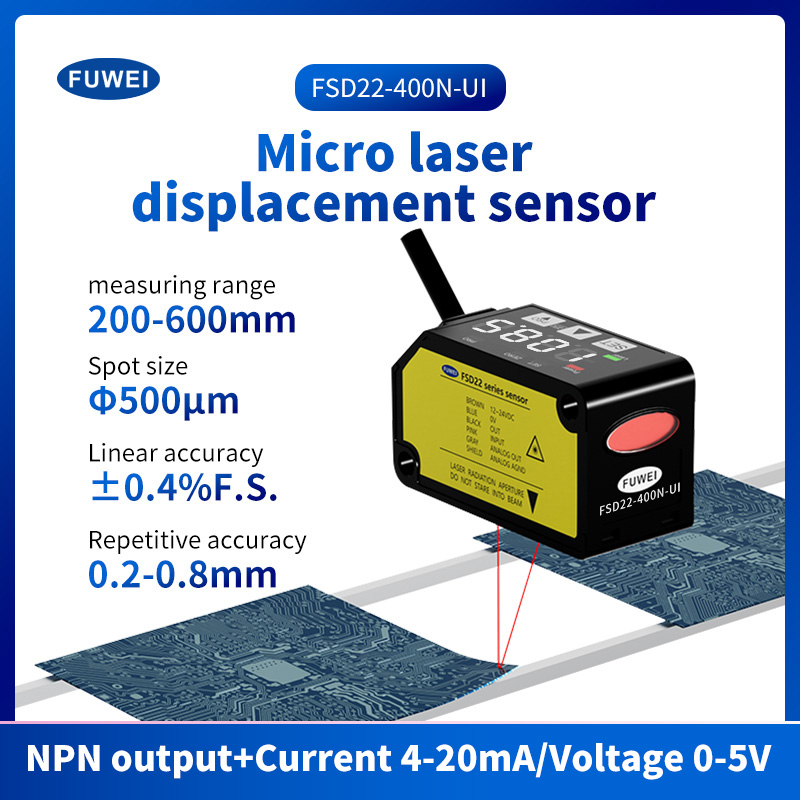

Producteigenschappen:
Onderdeelnummer: FSD22-400N-UI
Meting middenafstand: 400 mm
Meetbereik: ± 200 mm
Herhaalbaarheid: 300 μm (meetafstand 200 tot 400 mm)
800μm (meetafstand 400 tot 600 mm)
Lineariteit: ± 0,3% F.S. (meetafstand 200 tot 400 mm)
±0,4%FS (meetafstand 400 tot 600 mm)
Straaldiameter: Ca. ø500μm
Controle-uitgang: PNP
Voedingsspanning: 12 tot 24 V DC ±10%, rimpel PP 10% of minder
Analoge uitgangsspanning: Uitgangsbereik: 0 tot +5V (bij alarm: +5,2V)
Analoge stroomuitgang: uitgangsbereik: 4 tot 20 mA (bij alarm: 0 mA)
Reactietijd: schakelbaar tussen 1,5 ms / 5 ms / 10 ms
Bescherming: IP67
Omgevingstemperatuur: -10 tot +45°C (geen dauwcondensatie of ijsvorming toegestaan), opslag: -20 tot +60°C
Kabel: 0,2 mm2 5-aderige composietkabel, 2 m lang

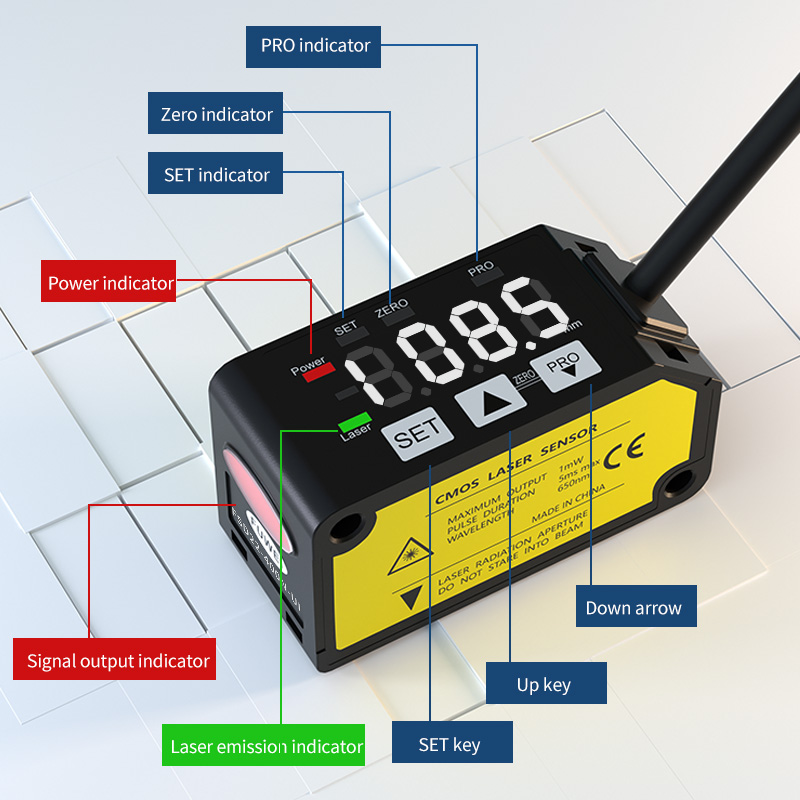

Paneelintroductie:

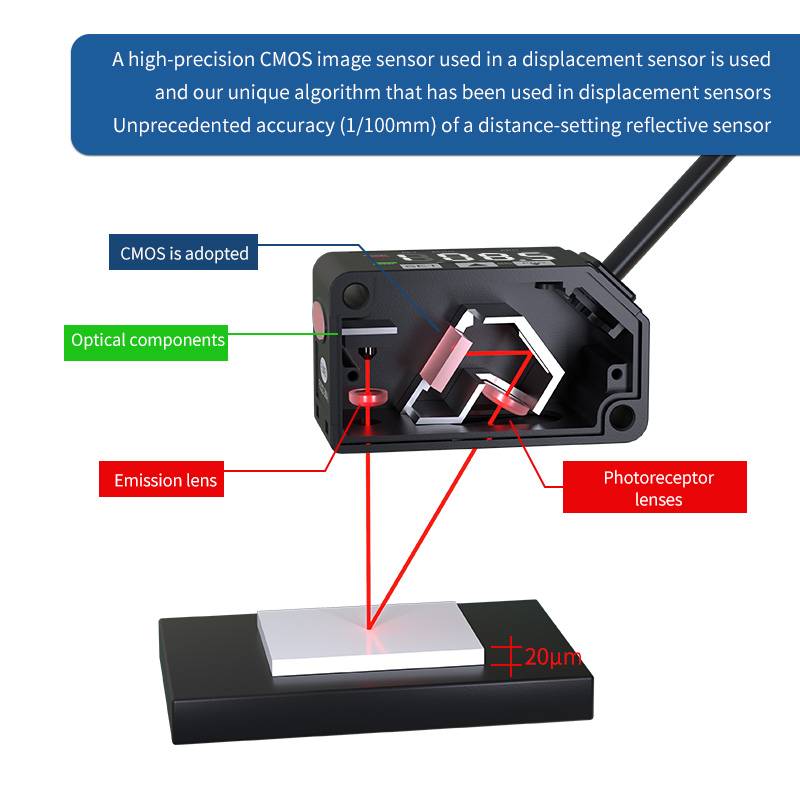

CMOS-afbeeldingen met hoge precisie worden gebruikt door het unieke algoritme van Sensor
Er wordt gebruik gemaakt van een zeer nauwkeurige CMOS-beeldsensor die wordt gebruikt in een verplaatsingssensor en ons unieke algoritme dat is gebruikt in verplaatsingssensoren Ongekende nauwkeurigheid (1/100 mm) van een reflecterende sensor met afstandsinstelling

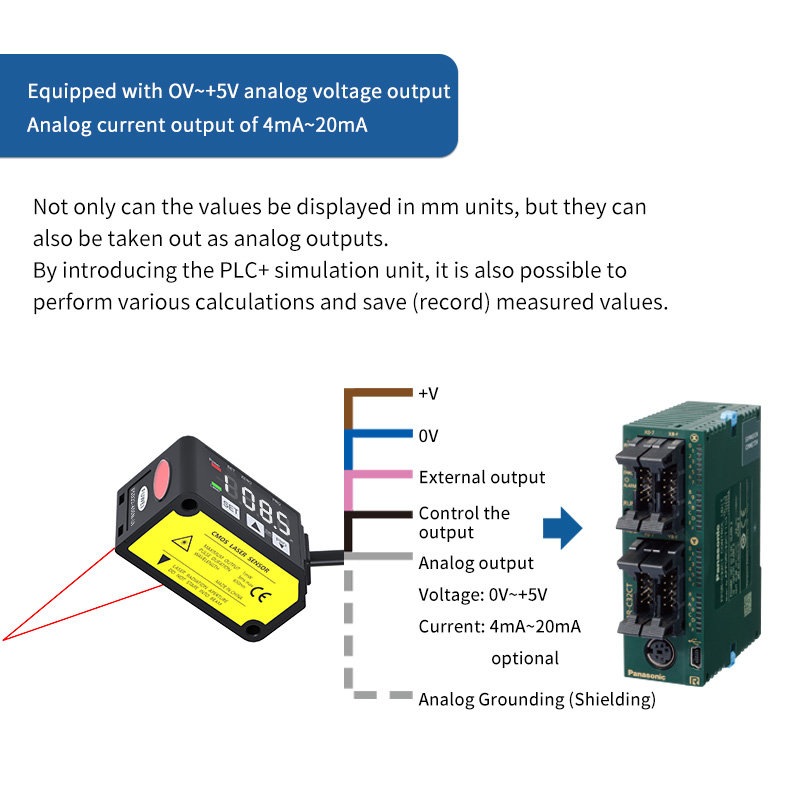

Uitgerust met OV~+5V analoge spanningsuitgangAnaloge stroomuitgang van 4mA~20mA
De waarden kunnen niet alleen in mm-eenheden worden weergegeven, maar kunnen ook als analoge uitgangen worden uitgenomen. Door de introductie van de PLC+-simulatie-eenheid is het ook mogelijk om verschillende berekeningen uit te voeren en meetwaarden op te slaan (op te slaan).
Nulfunctie
Dit is een functie waarmee u de gemeten waarde geforceerd op nul kunt zetten. Het nulpunt kan willekeurig worden bepaald. Stel de hoogte van het gedetecteerde object in op de basiswaarde en kan eenvoudig worden gebruikt bij het meten van toleranties of bij het meten van sectieverschillen.
Uitgerust met handige schakelinstellingsfunctie
Wanneer er zich een detectieobject aan de sensorzijde bevindt, kan de detectie worden ingesteld op basis van de benchmarkwaarde van het achtergrondobject. Het is een handige functie om veranderingen in de grootte van een object te detecteren.
(Bij gebruik van het gedetecteerde object als basis)
Stel de referentiewaarde aan de zijkant van het achtergrondobject in op basis van het gedetecteerde object. Blijf weg van de achtergrond. Lichaamstijd om te gebruiken.

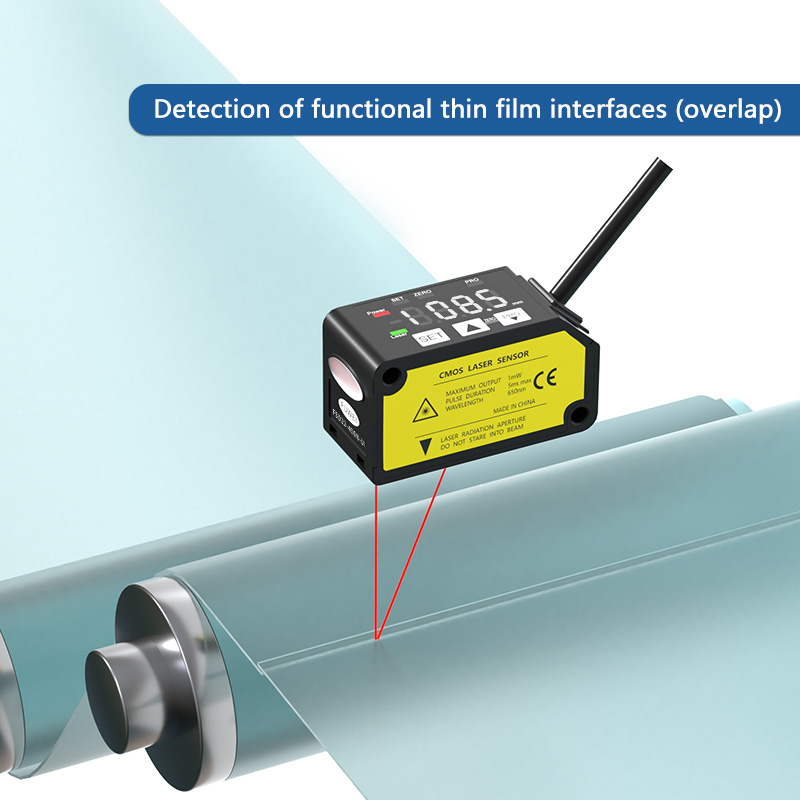

Scènetoepassing:
Detecteer het kromtrekken van het substraat
Detecteer overlapping van leadframes
Beoordeling van de voor- en achterkant van de behuizing van elektronische componenten
Detecteer de aanwezigheid of afwezigheid van pakkingen
Afmetingen bedrading:
Producten in de kijker:
Parameterspecificaties:
| Type |
Meting midden 30 mm type |
Meting midden 50 mm type |
Meting midden 100 mm type |
Meting midden 200 mm type |
Meting midden 400 mm type |
|
| Analoge+NPN-uitgang |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Analoge+PNP-uitgang |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Meting middenafstand |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Meetbereik |
±5mm |
±15mm |
±35mm |
±80mm |
±200mm |
|
| Balkdiameter (Opmerking 3) |
Ongeveer. ø50μm |
Ongeveer. ø70μm |
Ongeveer. ø120μm |
Ongeveer. ø300μm |
Ongeveer. ø500μm |
|
| Herhaalbaarheid |
10μm |
30μm |
100μm |
200μm |
300μm (meetafstand 200 tot 400 mm) 800μm (meetafstand 400 tot 600 mm) |
|
| Lineariteit |
±0,3%FS |
±0,3%FS |
±0,3%FS (meetafstand 200 tot 400 mm) ±0,4%FS (meetafstand 400 tot 600 mm) |
|||
| Temperatuurkarakteristiek |
0,03% FS/°C |
|||||
| Lichtbron |
Rode halfgeleiderlaser Klasse 2 [JIS / IEC / GB / FDA (Opmerking 2)] Max. uitgangsvermogen: 1 mW, emissiepiekgolflengte: 655 nm |
|||||
| Voedingsspanning |
12 tot 24 V DC ±10%, rimpel P-P 10% of minder |
|||||
| Energieverbruik |
40 mA of minder (bij 24 V DC voedingsspanning), 65 mA of minder (bij 12 V DC voedingsspanning) |
|||||
| Controle-uitgang |
NPN open-collector-transistor •Maximale sink-stroom: 50mA •Toegepaste spanning: 30V DC of minder (Tussen stuuruitgang naar 0V) •Residuele spanning: 1,5 V of minder (Bij een zinkstroom van 50 mA) •Lekstroom: 0,1 mA of minder |
PNP open-collector-transistor •Maximale bronstroom: 50mA •Toegepaste spanning: 30V DC of minder (Tussen stuuruitgang naar +V) •Residuele spanning: 1,5 V of minder (Bij 50mA bronstroom) •Lekstroom: 0,1 mA of minder |
||||
| Schakelbaar naar Licht-AAN of Donker-AAN |
||||||
| Ingebouwd (type Automatische reset) |
||||||
| Analoge uitgang |
Analoge spanningsuitgang |
•Uitgangsbereik: 0 tot +5V (bij alarm: +5,2V) •Uitgangsimpedantie: 100Ω |
||||
| Analoge stroomuitgang |
•Uitgangsbereik: 4 tot 20 mA (bij alarm: 0 mA) •Belastingsimpedantie: 300Ω of minder |
|||||
| Reactietijd |
Omschakelbaar tussen 1,5 ms / 5 ms / 10 ms |
|||||
| Externe invoer |
NPN contactloze ingang •Invoervoorwaarden Ongeldig: +8 tot +V DC of Open Geldig: 0 tot +1,2 V DC •Ingangsimpedantie: Ca. 10kΩ |
Contactloze PNP-ingang •Invoervoorwaarden Ongeldig: 0 tot +0,6 V DC of open Geldig: +4 tot +V DC •Ingangsimpedantie: Ca. 10kΩ |
||||
| Bescherming |
IP67 (IEC) |
|||||
| Mate van vervuiling |
2 |
|||||
| Omgevingstemperatuur |
-10 tot +45°C (geen dauwcondensatie of ijsvorming toegestaan), opslag: -20 tot +60°C |
|||||
| Luchtvochtigheid |
35 tot 85% RH, opslag: 35 tot 85% RH |
|||||
| Omgevingsverlichting |
Gloeilamp: Acceptatie oppervlakteverlichtingssterkte 3.000ℓx of minder |
|||||
| Bedrijfshoogte |
2.000 m of minder |
|||||
| Kabel |
0,2 mm2 5-aderige composietkabel, 2 m lang |
|||||
| Materiaal |
Behuizing: gegoten aluminium. Voorkant: acryl |
|||||
| Gewicht |
ca. 85g (inclusief kabel) |
|||||
| Toepasselijke norm |
Naleving van EMC-richtlijnen, FDA-norm, UL-erkenning |
|||||
| Opmerkingen: |
|
|
|
|
|
|
| 1) Voedingsspanning: 24 V DC, omgevingstemperatuur: +20 °C, responstijd: 10 ms en analoge uitgangswaarde van de meetcentrumafstand worden gebruikt voor niet-gespecificeerde meetomstandigheden. Het onderwerp is witte keramiek. |
||||||
| 2) Dit is gebaseerd op de FDA-standaard, volgens Laser Notice nr. 50 van de FDA-standaard. |
||||||
| 3) Dit is de maat in de meetcentrumafstand. Deze waarden werden gedefinieerd door gebruik te maken van 1/e2 (circa 13,5%) van de middelste lichtintensiteit. Als gevolg van lichtlekken buiten het gespecificeerde gebied kan de reflectie rond het detectiepunt hoger zijn dan op het punt en dit kan de meetwaarde beïnvloeden. |
||||||
